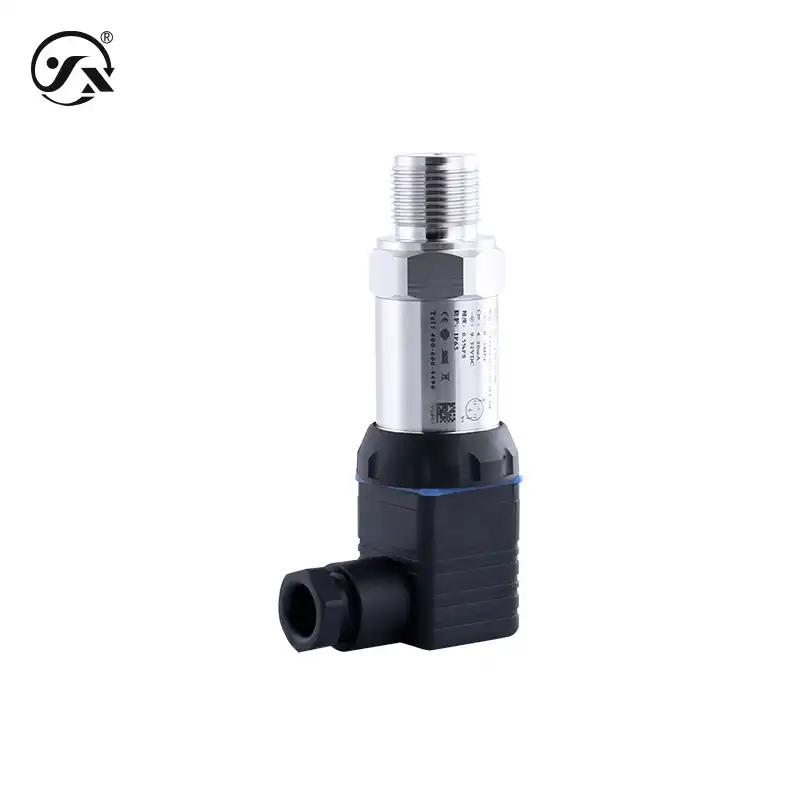

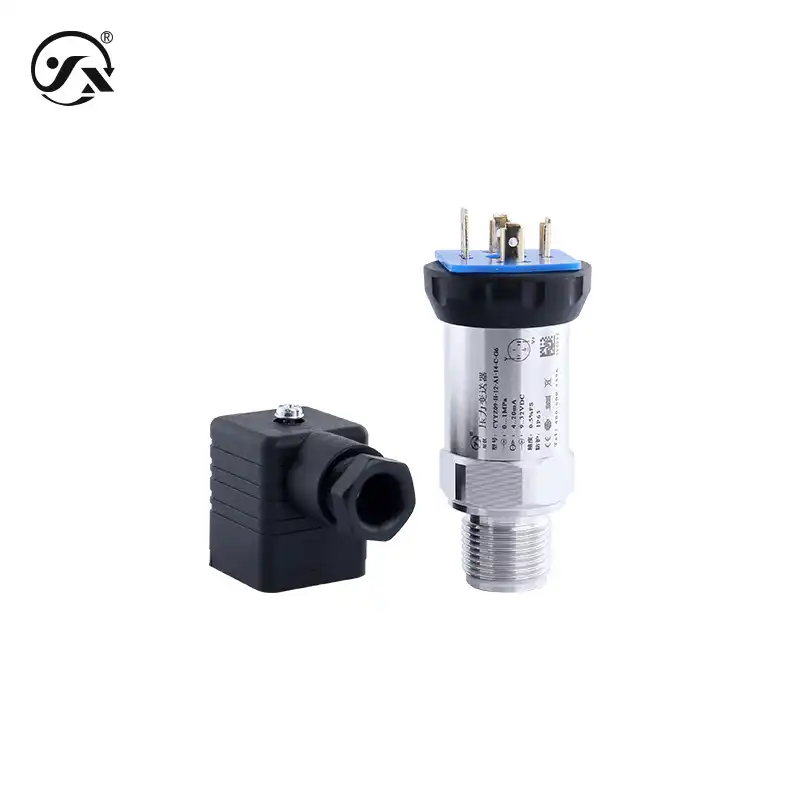

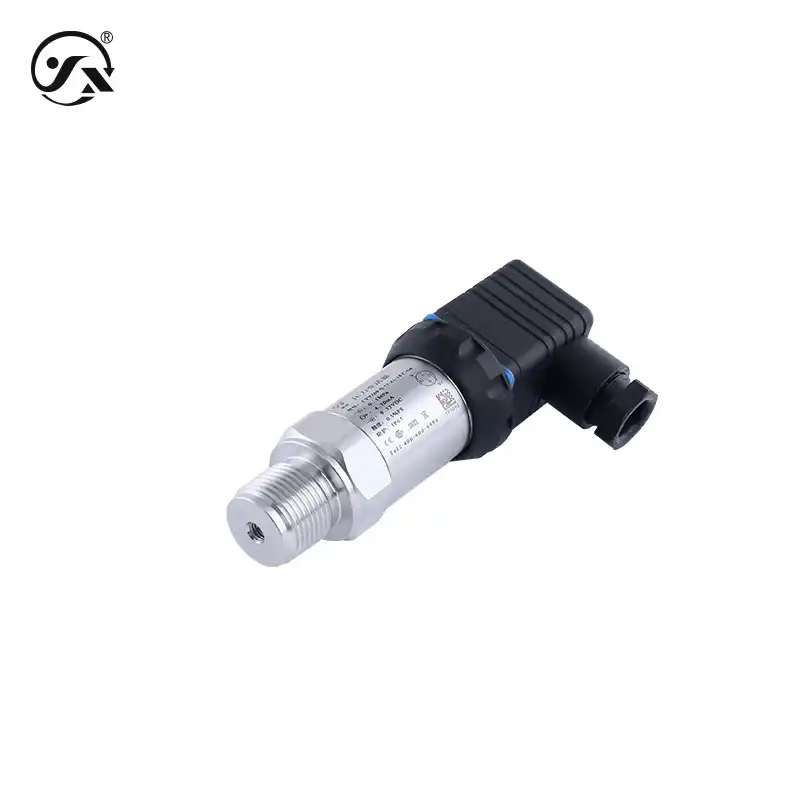

CYYZ09经济型压力变送器采用扩散硅芯体，适用于对精度要求不高的一般工业现场，性价比高。
量程： -0.1～0～60MPa（详见量程选型表）
输出： 4～20mA、RS485
供电： 9～32VDC、5～28VDC
精度： 0.5%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
一般工业
液体或气体（与接触材质兼容）
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 测量量程 | -0.1～0～60MPa（详见量程选型表） |
| 压力类型 | 表压、绝压、负压 |
| 精度等级 | 0.5%FS (含重复性≤0.1%FS、迟滞≤0.1%FS) 注：参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH。 |
| 介质温度 | -40～85℃ |
| 接通时间 | 20ms |
| 温度补偿 | -10～70℃ |
| 响应频率 | 模拟信号输出≤10Hz、数字信号输出≤5Hz |
| 稳定性能 | ±0.2%FS/年 |
| 温度漂移 | ±0.02%FS/℃（温度补偿范围内） |
| 整体重量 | ≈190g |
| 分辨率 | 模拟输出0.025%FS、数字输出0.05%FS |
| 防护等级 | IP65 注：以上防护等级是指电气连接完整后所达到 |
| 输出供电 | |
| 输出信号 | 4～20mA、RS485 |
| 供电范围 | 9～32VDC、5～28VDC |
| 功率范围 | |
| 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) |
| 负载特性 | |
| 电流型 | 负载≤{（Us-7.5）÷0.02}Ω （Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 过载能力 | |
| 过载压力 | 300%FS、200%FS、150%FS、12kPa、50kPa、300kPa、480kPa、750kPa、800kPa、1.2MPa、2MPa、3MPa、5MPa |
| 爆破压力 | 600%FS、500%FS、400%FS、300%FS、20kPa、200kPa、600kPa、900kPa、1.25MPa、2MPa、3MPa、5MPa、9MPa、12.5MPa |
| 整体材质 | |
| 膜片 | 316L不锈钢（接触被测介质） |
| 过程连接 | 304不锈钢（接触被测介质） |
| 外壳 | 304不锈钢 |
| 密封件 | 丁腈橡胶（接触）氟橡胶（见过压与爆破图表（接触被测介质） |
| 赫斯曼接头 | ABS工程塑料 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性： | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度： | 500VAC |
| 输出限制 | |
| 输出最小 | 4mA、0 |
| 输出最大 | 20mA、2000 |
 |
