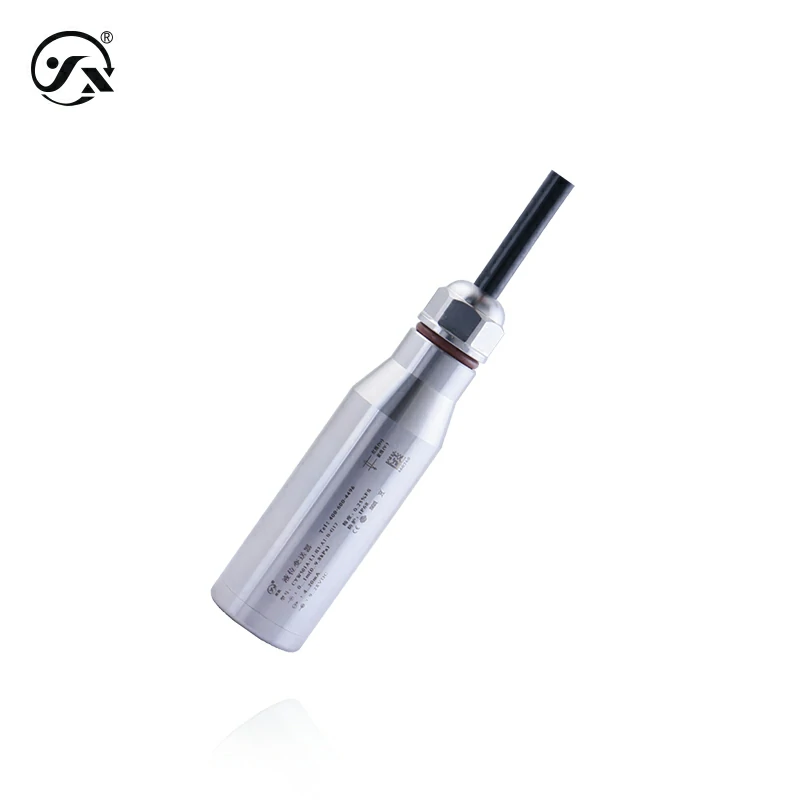

CYW501A陶瓷电容型投入式液位变送器壳体采用全316L不锈钢，感应芯体采用陶瓷电容测量元件，接液部分为陶瓷材质，使其具有防捅触、抗腐蚀、精度高、稳定性高、盲区小等特点。可测量液体、流体或带颗粒介质。有防爆功能可选。
量程： 0～1～40mH2O
输出： 4～20mA、RS485
供电： 9～28VDC、15～24VDC
精度： 0.1%FS、0.25%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
一般工业
水（H2O）、液体或流体（与接触材质兼容）
| 测量介质 | 水（H2O）、液体或流体（与接触材质兼容） |
| 液位量程 | 0～1～40mH2O（详见量程选型表） |
| 介质温度 | -40～60℃ |
| 接通时间 | 20ms |
| 稳定性能 | ±0.1% FS/年 |
| 液位过载 | 200%满量程 |
| 温度漂移 | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） |
| 温度补偿 | -20～80℃ |
| 防爆类型 | 本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA输出) |
| 防护等级 | IP68 |
| 精度等级 | 0.1%FS、0.25%FS |
| 响应频率 | 模拟信号输出≤30Hz 数字信号输出≤5Hz |
| 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 整体重量 | 探头≈220g 线缆每米≈60g |
| 输出供电 | |
| 4～20mA | 9～28VDC 、15～24VDC（本质安全型） |
| RS485 | 9～28VDC |
| 最大功率 | |
| 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) |
| 负载特性 | |
| 电流型 | 负载≤{（Us-7.5）÷0.02}Ω |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 整体材质 | |
| 膜片 | al2o3陶瓷（接触被测介质） |
| 外壳 | 316L不锈钢 （接触被测介质） |
| 密封件 | 丁腈橡胶、氟胶 （接触被测介质） |
| 线缆 | XL03聚氨酯φ7.2导气线缆 （接触被测介质） |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 4～20mA | 4mA~20mA |
| RS485 | 0~2000 |
 |
说明书 | ||
| 产品资料—中文（CN) |  |
||
| 产品选型—中文（CN) | |
||
| 安装说明—中文（CN) | |
||
| 协议说明—中文（CN) | |
||
| 产品资料—英文（EN) | |
||
| 产品选型—英文（EN) | |
||
| 安装说明—英文（EN) | |
||
| 协议说明—英文（EN) | |
||
|
说明书 | ||
| 产品资料—中文（CN) | |
||
| 产品选型—中文（CN) | |
||
| 安装说明—中文（CN) | |
||
| 协议说明—中文（CN) | |
||
| 产品资料—英文（EN) | |
||
| 产品选型—英文（EN) | |
||
| 安装说明—英文（EN) | |
||
| 协议说明—英文（EN) | |
||
| 测量介质 | 水（H2O）、液体或流体（与接触材质兼容） |
| 液位量程 | 0～1～40mH2O（详见量程选型表） |
| 介质温度 | -40～60℃ |
| 接通时间 | 20ms |
| 稳定性能 | ±0.1% FS/年 |
| 液位过载 | 200%满量程 |
| 温度漂移 | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） |
| 温度补偿 | -20～80℃ |
| 防爆类型 | 本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA输出) |
| 防护等级 | IP68 |
| 精度等级 | 0.1%FS、0.25%FS |
| 响应频率 | 模拟信号输出≤30Hz 数字信号输出≤5Hz |
| 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 整体重量 | 探头≈220g 线缆每米≈60g |
| 输出供电 | |
| 4～20mA | 9～28VDC 、15～24VDC（本质安全型） |
| RS485 | 9～28VDC |
| 最大功率 | |
| 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) |
| 负载特性 | |
| 电流型 | 负载≤{（Us-7.5）÷0.02}Ω |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 整体材质 | |
| 膜片 | al2o3陶瓷（接触被测介质） |
| 外壳 | 316L不锈钢 （接触被测介质） |
| 密封件 | 丁腈橡胶、氟胶 （接触被测介质） |
| 线缆 | XL03聚氨酯φ7.2导气线缆 （接触被测介质） |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 4～20mA | 4mA~20mA |
| RS485 | 0~2000 |
¥1,300.00
注：1、售价仅供参考，定制价格请咨询销售工程师。2、如价格显示不正常请切换参数后重试。
