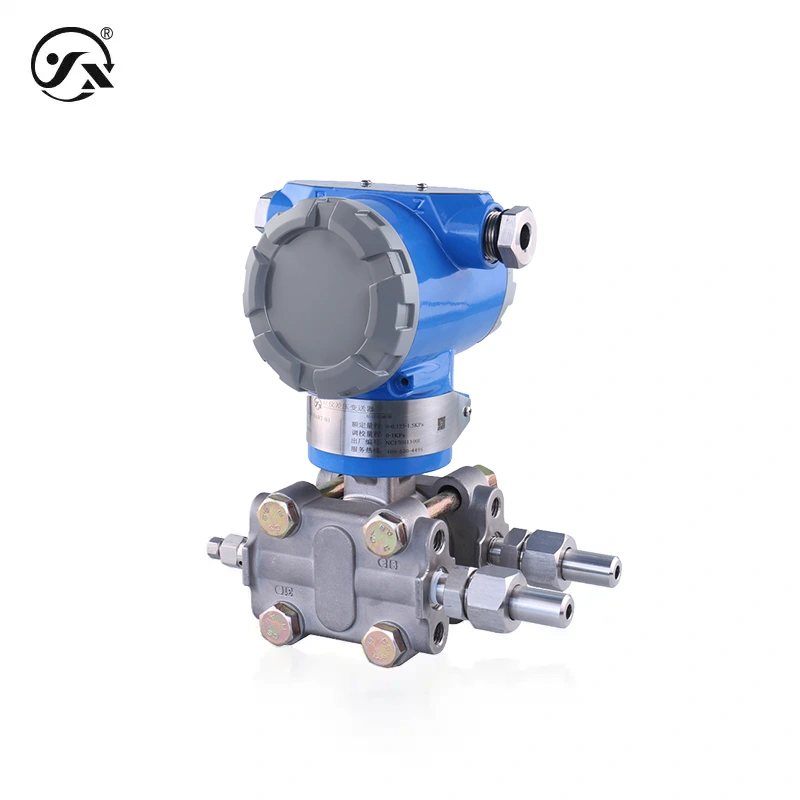

智能压力变送器是本公司采用国内多方技术力量，共同研制开发的新型智能仪表。本仪表采用微处理器技术进行温度补偿和非线性补偿，从而大幅度提高仪表测量精度，改善温度特性，扩展了量程比，增添了智能组态功能，进一步满足了工业现场仪表高可靠、高稳定要求。关键元器件和零部件均采用进口，整机经过严格测试后出厂。具有设计原理先进，产品质量可靠，品种规格齐全，安装使用简便等特点。
量程：0～2.5MPa
输出：DC4-20mA+HART协议
供电：12～36VDC
精度：0.1%FS、0.25%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
水与废水 废气与尾气 工业气体 化工与石化 石油与天然气 浆类与混凝土
| 功能规格 | ||||
| 测量范围 | 0-0.125～2.5MPa | |||
| 零点与量程 | 可用本机量程和零点按钮调整，或用HART手持智能终端远程调整。零点正、负迁移；零点负迁移时，量程下限须大于或等于-URL;零点正迁移时，量程上限须小于或等于+URL。检验量程须大于或等于量程下限。 | |||
| 产品应用 | 与装置配套使用进行气体、蒸汽和液体的流量测量(体积流量或质量流量)；液体的液位、体积和质量测量；差压监控 | |||
| 性能规格 | ||||
| 输出信号 | DC4-20mA+HART协议 | |||
| 输出方式 | 线性输出；平方根输出（可通过组态软件进行远程调整）阻尼时间常数:时间常数可调，以0.1秒递增，由小至32秒，如阻尼时间为0时默认0.1 | |||
| 环境温度极限 | 普通型-40至85℃液晶表头-20至70℃ | |||
| 过程温度极限 | -40至104℃ | |||
| 贮存温度极限 | -40至85℃ | |||
| 环境湿度 | 0-95%相对湿度 | |||
| 容积变化量 | 小于0.01in(0.16cm)(零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片) | |||
| 精度 | 量程比＜5:1:≤±0.1%FS；量程比≥5:1:≤±0.25%FS | |||
| 稳定性 | 6个月,±0.5%URL | |||
| 环境温度影响 | -29至85℃ | |||
| 零点误差 | 0.5%URL/56℃ | |||
| 总体误差 | (0.5%URL+0.2%校验量程)/56℃ | |||
| 振动影响 | 在任意轴向上，200Hz下振动影响为0.2%URL/g | |||
| 电源供电范围 | 12～36VDC | |||
| 防爆等级 |
隔爆型 Ex d Ⅱ C T6 Gb
本质安全型 Ex ia ⅡC T6 Ga 粉尘本质安全型 Ex ia ⅢC T20080℃ Da 注：本质安全须经由安全栅或本安电源供电 |
|||
| 防护等级 |
标准型IP65 隔爆型IP66 本质安全型IP66
粉尘本质安全型IP66 |
|||
| 安装位置影响 | 零点漂移至多为±0.25KPa。所有的零点漂移都可修正掉;对量程无影响。 | |||
| 负载影响 | 没有负载影响，除非电源电压有变化。 | |||
| 负载特性 | 电流型负载≤{（Us-12）÷0.02（Us=供电电压）}Ω | |||
| 变送器结构材料 | ||||
| 隔离膜片 | 316L不锈钢（接触被测介质） | |||
| 排气/排液阀 | 304不锈钢（接触被测介质） | |||
| 法兰和接头 | 304不锈钢（接触被测介质） | |||
| O形圈 | 氟橡胶另加丁腈橡胶（接触被测介质） | |||
| 灌充液 | 硅油 | |||
| 螺栓 | 304不锈钢/20#钢 | |||
| 电子壳体 | 低铜合金铝 | |||
|
