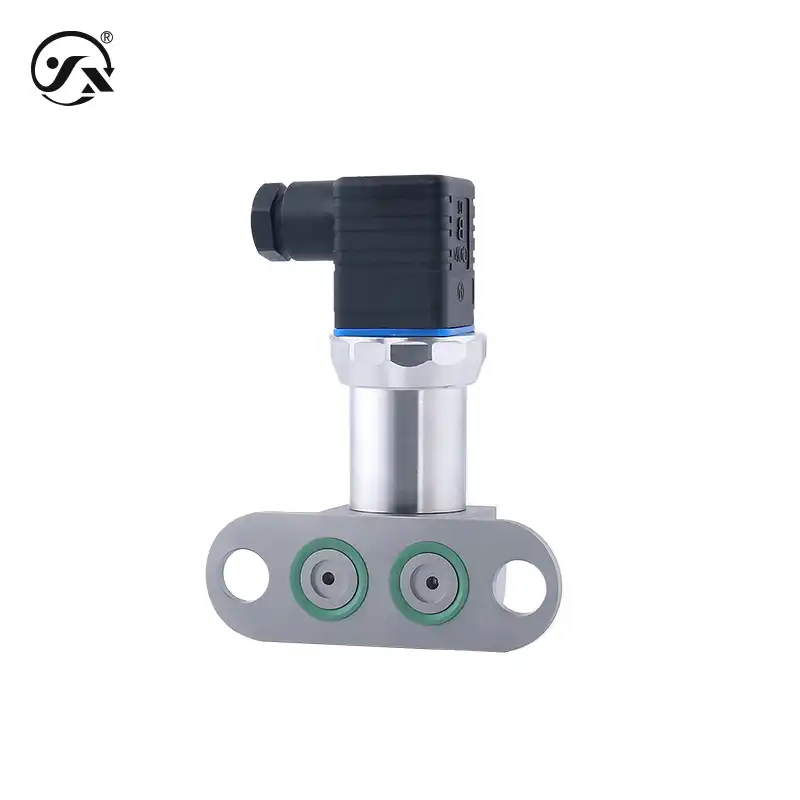

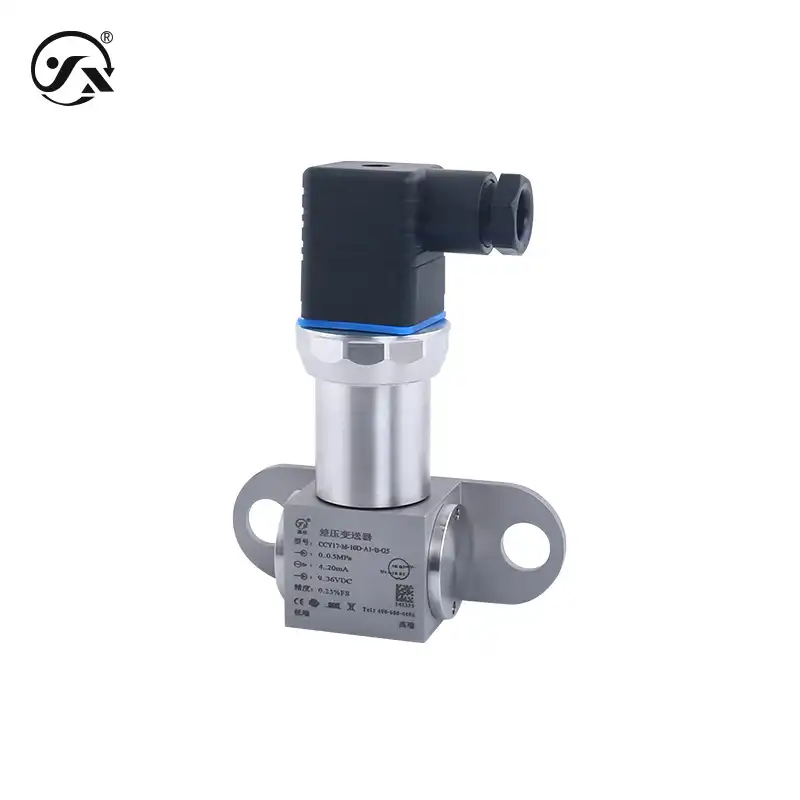

CCY17型差压变送器被设计用于工业应用中，可测量液体或气体的差压值，不仅结构紧凑，而且质量优良，非常适合通用工业，并且性价比高。
它还具有输出信号、量程范围、电器连接等多元化的优势，方便匹配不同工况现场。
量程：0～2.5MPa（详见量程选型表）
输出：4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、0.5～2.5VDC
供电：9～36VDC、15～36VDC、3～5VDC
精度：0.25%FS、0.5%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
工业设备 制药与生物技术 流量监测 液体或气体的差压测量等
液体或气体（与接触材质兼容）
| 基础参数 | ||||||||||
| 测量介质 | 液体、流体、气体（与接触材质兼容） | |||||||||
| 压力方式 | 差压 | |||||||||
| 介质温度 | -40～85℃ | |||||||||
| 接通时间 | 20ms | |||||||||

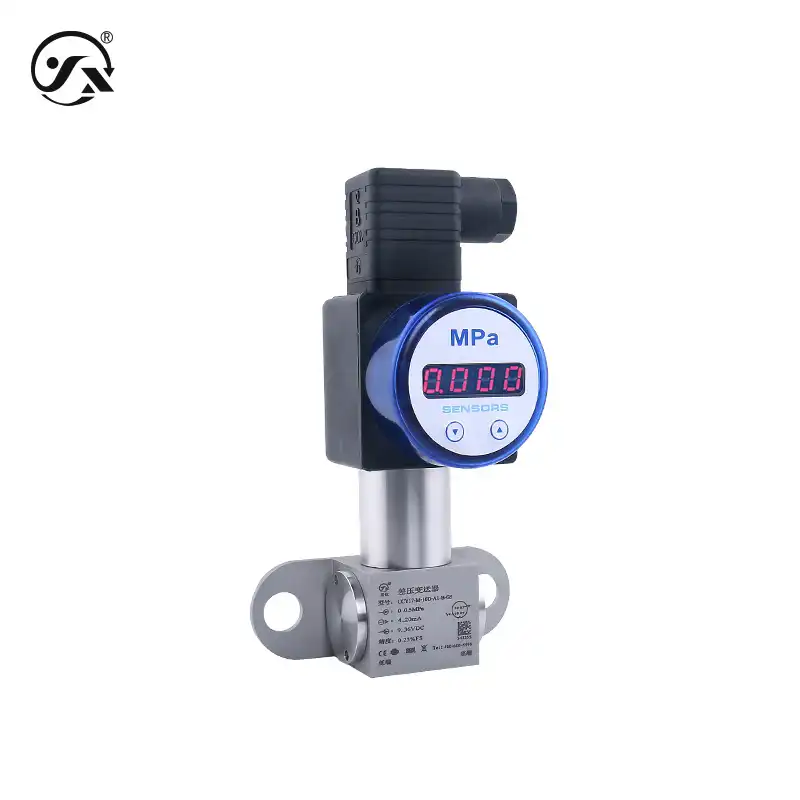

| 精度等级 | 0.25%FS（差压量程与额定量程比≥1：2.5） 0.5%FS（差压量程与额定量程比＜1：2.5） 含重复性≤0.05%FS、迟滞≤0.05%FS 表头显示精度0.5%FS、数码管（LED）显示 注：参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH。 |
|||||||||
| 响应频率 | 模拟信号输出≤30Hz、数字信号输出≤5Hz | |||||||||
| 稳定性能 | ±0.1% FS/年 | |||||||||
| 温度补偿 | -10～70℃ | |||||||||
| 温度漂移 | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） | |||||||||
| 防护等级 | IP65（无显示）IP54（有显示） 注：以上防护等级是指电气连接完整后所达到 | |||||||||
| 耐用性能 | 10X10⁶次（量程下限到量程上限循环次数） | |||||||||
| 整体重量 | 无显示≈415g 有显示≈460g | |||||||||
| 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS | |||||||||
| 输出供电 | ||||||||||
| 供电范围 | 9～36VDC 15～36VDC 3～5VDC | |||||||||
| 电流型 | ≤0.02Us(W) | |||||||||
| 最大功率 | ||||||||||
| 4-20mA | 有/无显示≤0.02Us(W) | |||||||||
| RS485 | 有显示≤0.02Us(W) ，无显示≤0.015Us(W) | |||||||||
| 0～10VDC | 有显示≤0.02Us(W)，无显示≤0.008Us(W) | |||||||||
| 0～5VDC | 有显示≤0.02Us(W)，无显示≤0.008Us(W) | |||||||||
| 1～5VDC | 有显示≤0.02Us(W)，无显示≤0.008Us(W) | |||||||||
| 0.5～2.5VDC | 无显示≤0.001Us(W) | |||||||||
| 负载特性 | ||||||||||
| 电压型 | ≥10kΩ | |||||||||
| 电流型 | 无显示负载≤{（Us-7.5）÷0.02}Ω 有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压） | |||||||||
| 环境条件 | ||||||||||
| 环境温度 | -40～85℃ | |||||||||
| 环境湿度 | 0%～95%RH（无冷凝无结露） | |||||||||
| 整体材质 | ||||||||||
| 膜片 | 316L不锈钢 （接触被测介质） | |||||||||
| 过程连接 | 304不锈钢 （接触被测介质） | |||||||||
| 外壳 | 304不锈钢 | |||||||||
| 密封件 | 丁腈橡胶O型圈 | |||||||||
| 显示外壳 | ABS工程塑料 （LED显示） | |||||||||
| 赫斯曼插头 | ABS工程塑料 | |||||||||
| 机械稳定性 | ||||||||||
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 | |||||||||
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 | |||||||||
| 电气保护 | ||||||||||
| 短路保护 | 永久 | |||||||||
| 反极保护 | 无损害，但不工作 | |||||||||
| 绝缘电阻 | ≥100MΩ 500VDC | |||||||||
| 绝缘强度 | 500VAC | |||||||||
| 输出限制 | ||||||||||
| 4-20mA | 4~20mA | |||||||||
| RS485 | 0~2000 | |||||||||
| 0～10VDC | 0.001VDC~10VDC | |||||||||
| 0～5VDC | 0.001VDC~5VDC | |||||||||
| 1～5VDC | 0.001VDC~5VDC | |||||||||
| 0.5～2.5VDC | 0.05VDC~5VDC | |||||||||
 |
说明书 | ||
| 产品资料—中文（CN) |  |
||
| 安装说明—中文（CN) | |
||
| 产品选型—中文（CN) | |
||
| 协议说明—中文（CN) | |
||
| 产品资料—英文（EN) | |
||
| 安装说明—英文（EN) | |
||
| 产品选型—英文（EN) | |
||
| 协议说明—英文（EN) | |
||
|
说明书 | ||
| 产品资料—中文（CN) | |
||
| 安装说明—中文（CN) | |
||
| 产品选型—中文（CN) | |
||
| 协议说明—中文（CN) | |
||
| 产品资料—英文（EN) | |
||
| 安装说明—英文（EN) | |
||
| 产品选型—英文（EN) | |
||
| 协议说明—英文（EN) | |
||
| 基础参数 | ||||||||||
| 测量介质 | 液体、流体、气体（与接触材质兼容） | |||||||||
| 压力方式 | 差压 | |||||||||
| 介质温度 | -40～85℃ | |||||||||
| 接通时间 | 20ms | |||||||||
| 精度等级 | 0.25%FS（差压量程与额定量程比≥1：2.5） 0.5%FS（差压量程与额定量程比＜1：2.5） 含重复性≤0.05%FS、迟滞≤0.05%FS 表头显示精度0.5%FS、数码管（LED）显示 注：参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH。 |
|||||||||
| 响应频率 | 模拟信号输出≤30Hz、数字信号输出≤5Hz | |||||||||
| 稳定性能 | ±0.1% FS/年 | |||||||||
| 温度补偿 | -10～70℃ | |||||||||
| 温度漂移 | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） | |||||||||
| 防护等级 | IP65（无显示）IP54（有显示） 注：以上防护等级是指电气连接完整后所达到 | |||||||||
| 耐用性能 | 10X10⁶次（量程下限到量程上限循环次数） | |||||||||
| 整体重量 | 无显示≈415g 有显示≈460g | |||||||||
| 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS | |||||||||
| 输出供电 | ||||||||||
| 供电范围 | 9～36VDC 15～36VDC 3～5VDC | |||||||||
| 电流型 | ≤0.02Us(W) | |||||||||
| 最大功率 | ||||||||||
| 4-20mA | 有/无显示≤0.02Us(W) | |||||||||
| RS485 | 有显示≤0.02Us(W) ，无显示≤0.015Us(W) | |||||||||
| 0～10VDC | 有显示≤0.02Us(W)，无显示≤0.008Us(W) | |||||||||
| 0～5VDC | 有显示≤0.02Us(W)，无显示≤0.008Us(W) | |||||||||
| 1～5VDC | 有显示≤0.02Us(W)，无显示≤0.008Us(W) | |||||||||
| 0.5～2.5VDC | 无显示≤0.001Us(W) | |||||||||
| 负载特性 | ||||||||||
| 电压型 | ≥10kΩ | |||||||||
| 电流型 | 无显示负载≤{（Us-7.5）÷0.02}Ω 有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压） | |||||||||
| 环境条件 | ||||||||||
| 环境温度 | -40～85℃ | |||||||||
| 环境湿度 | 0%～95%RH（无冷凝无结露） | |||||||||
| 整体材质 | ||||||||||
| 膜片 | 316L不锈钢 （接触被测介质） | |||||||||
| 过程连接 | 304不锈钢 （接触被测介质） | |||||||||
| 外壳 | 304不锈钢 | |||||||||
| 密封件 | 丁腈橡胶O型圈 | |||||||||
| 显示外壳 | ABS工程塑料 （LED显示） | |||||||||
| 赫斯曼插头 | ABS工程塑料 | |||||||||
| 机械稳定性 | ||||||||||
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 | |||||||||
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 | |||||||||
| 电气保护 | ||||||||||
| 短路保护 | 永久 | |||||||||
| 反极保护 | 无损害，但不工作 | |||||||||
| 绝缘电阻 | ≥100MΩ 500VDC | |||||||||
| 绝缘强度 | 500VAC | |||||||||
| 输出限制 | ||||||||||
| 4-20mA | 4~20mA | |||||||||
| RS485 | 0~2000 | |||||||||
| 0～10VDC | 0.001VDC~10VDC | |||||||||
| 0～5VDC | 0.001VDC~5VDC | |||||||||
| 1～5VDC | 0.001VDC~5VDC | |||||||||
| 0.5～2.5VDC | 0.05VDC~5VDC | |||||||||
¥780.00
注：1、售价仅供参考，定制价格请咨询销售工程师。2、如价格显示不正常请切换参数后重试。
