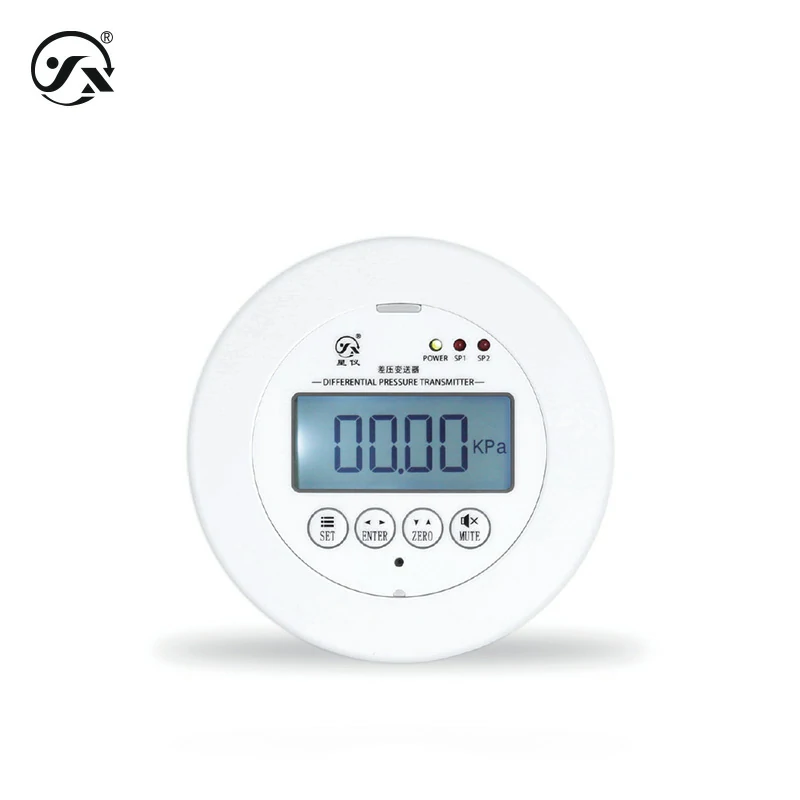

CCY81嵌入型微差压变送器/控制器

CCY81嵌入型微差压变送器/控制器适用于各类通风、空调系统及设备的正压、负压或差压的气体压力测量,带继电器开关控制与声光报警。壁挂与嵌入均可安装。

技术参数

量程范围: -10~0~10kPa
输出信号: RS485
报警输出: 继电器输出*2
供电电压: 15~28VDC
精度等级: 0.25%FS、0.5%FS、1%FS

[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]

工业设备环保系统洁净室、实验室等

空气和中性气体(与接触材质兼容且湿度<90RH%,无结露)

基础参数
测量介质	空气和中性气体（与接触材质兼容且湿度＜90RH%，无结露）
测量量程	-10～0～10kPa
精度等级	0.5%FS或0.25%FS（量程≥1kPa） 1%FS或0.5%FS（量程＜1kPa） (参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH。)
压力类型	差压
输出信号	RS485
报警输出	继电器输出*2(触点容量220VAC，3A)
供电电压	15～28VDC
温度补偿	-10～60℃
介质温度	-10～60℃
接通时间	400ms
响应频率	≤5Hz
稳定性能	±0.3%FS/年（量程≥1kPa） ±0.5%FS/年（量程＜1kPa）
温度漂移	±0.03%FS/℃（温度补偿范围内）
耐用性能	1X106次（量程下限到量程上限循环次数）
整体重量	≈365g
防护等级	IP65
分辨率	1/2000
最大功率	≤0.015Us(W) 环境条件
环境温度	-40～85℃
环境湿度	0%～95%RH（无冷凝无结露）整体材质
外壳	ABS工程塑料
膜片	硅芯片（接触被测介质）
内部导压管	硅胶（接触被测介质）
外部导压管	FEP聚全氟乙丙烯（接触被测介质）
线缆锁紧头	尼龙
四芯信号线	PVC线4*0.2mm2(红黄蓝白)
六芯控制线	PVC线6*0.5mm2(红黑白棕绿黄)
显示	LCD液晶显示
机械稳定性
抗振性能	10g(20…2000Hz) 符合IEC60068-2-6标准
抗冲击性	500g/1ms 符合IEC60068-2-27标准电气保护
短路保护	永久
反极保护	无损害，但不工作
绝缘电阻	≥100MΩ，500VDC
绝缘强度	500VAC

基础参数
测量介质	空气和中性气体（与接触材质兼容且湿度＜90RH%，无结露）
测量量程	-10～0～10kPa
精度等级	0.5%FS或0.25%FS（量程≥1kPa） 1%FS或0.5%FS（量程＜1kPa） (参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH。)
压力类型	差压
输出信号	RS485
报警输出	继电器输出*2(触点容量220VAC，3A)
供电电压	15～28VDC
温度补偿	-10～60℃
介质温度	-10～60℃
接通时间	400ms
响应频率	≤5Hz
稳定性能	±0.3%FS/年（量程≥1kPa） ±0.5%FS/年（量程＜1kPa）
温度漂移	±0.03%FS/℃（温度补偿范围内）
耐用性能	1X106次（量程下限到量程上限循环次数）
整体重量	≈365g
防护等级	IP65
分辨率	1/2000
最大功率	≤0.015Us(W) 环境条件
环境温度	-40～85℃
环境湿度	0%～95%RH（无冷凝无结露）整体材质
外壳	ABS工程塑料
膜片	硅芯片（接触被测介质）
内部导压管	硅胶（接触被测介质）
外部导压管	FEP聚全氟乙丙烯（接触被测介质）
线缆锁紧头	尼龙
四芯信号线	PVC线4*0.2mm2(红黄蓝白)
六芯控制线	PVC线6*0.5mm2(红黑白棕绿黄)
显示	LCD液晶显示
机械稳定性
抗振性能	10g(20…2000Hz) 符合IEC60068-2-6标准
抗冲击性	500g/1ms 符合IEC60068-2-27标准电气保护
短路保护	永久
反极保护	无损害，但不工作
绝缘电阻	≥100MΩ，500VDC
绝缘强度	500VAC
