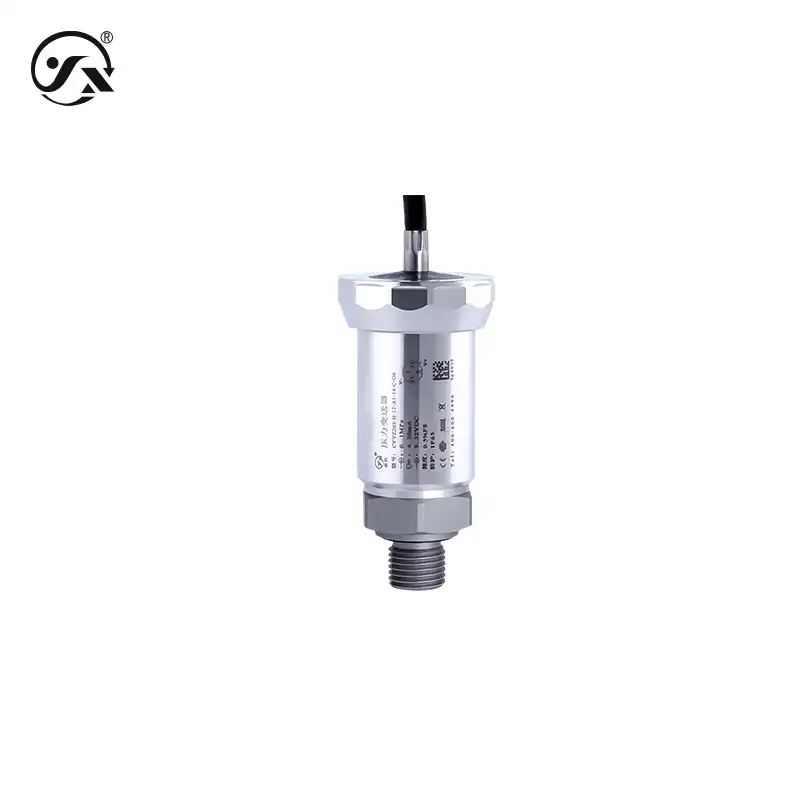

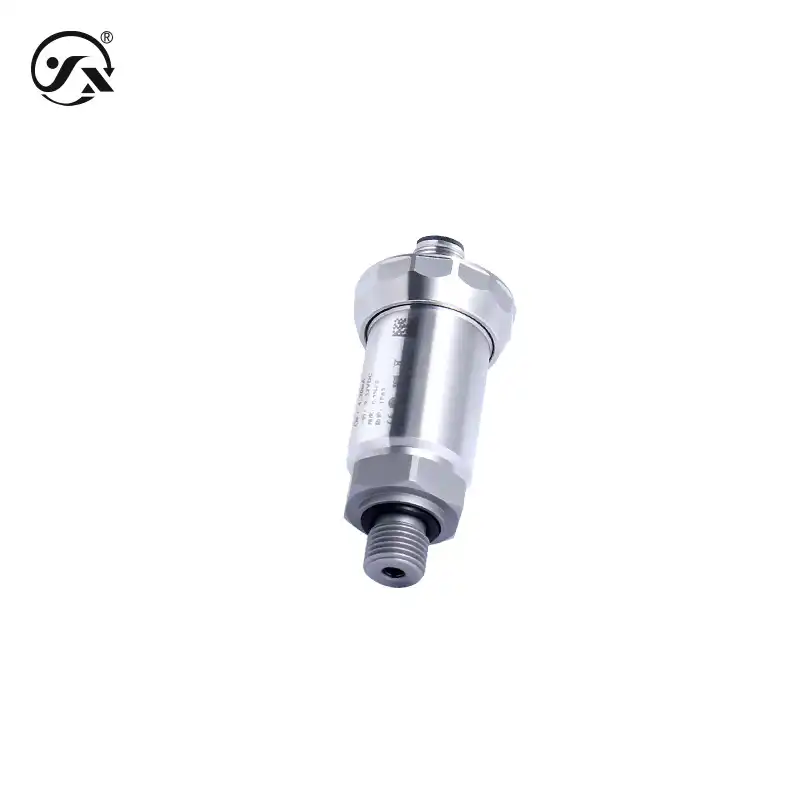

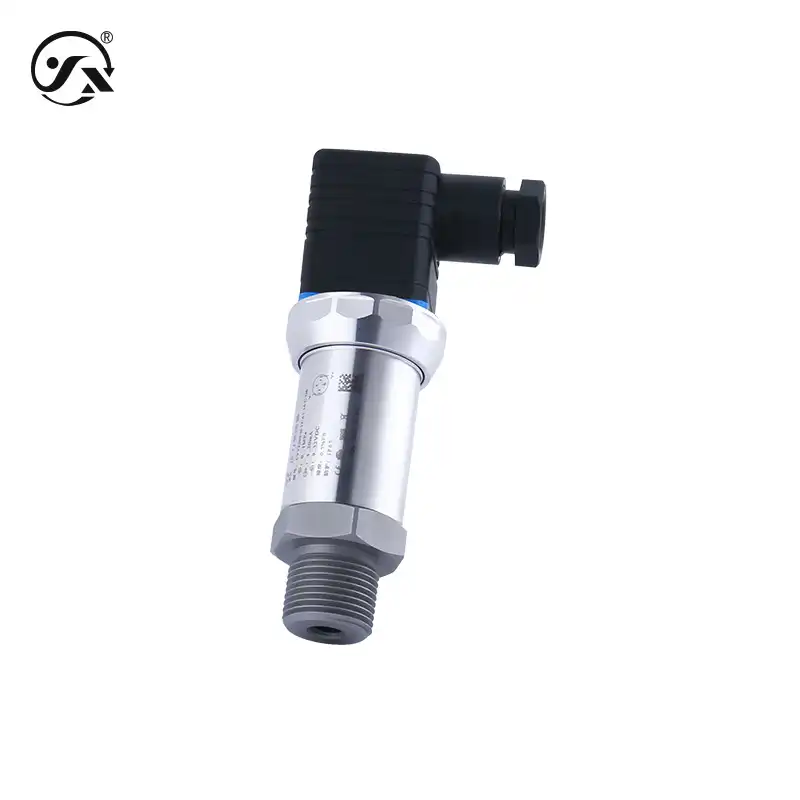

CYYZ203压力变送器采用玻璃微熔芯体，与测量介质接触的为一体式不锈钢结构，产品内部无密封件及焊缝，从根本上杜绝了测量介质泄露的隐患。此结构决定了它具有高耐冲击性能，所以它还适用于瞬间高冲击介质的测量。可选本安防爆。
量程： 0～1～260MPa（详见量程选型表）
输出： 4～20mA、RS485
供电： 9～32VDC
精度： 0.5%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
液压系统 工程机械 工业气体等
液体或气体（与接触材质兼容）
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 压力量程 | 0～1～260MPa（详见量程选型表） |
| 压力方式 | 表压 |
| 输出信号 | 4～20mA、RS485 （标准Modbus-RTU协议） |
| 供电电压 | 9～32VDC |
| 精度等级 | 0.5%FS |
| 介质温度 | -40～125℃ |
| 接通时间 | 20ms |
| 温度补偿 | -20～85℃ |
| 稳定性能 | ±0.3% FS/年 |
| 温度漂移 | ±0.02%FS/℃（温度补偿范围内） |
| 防护等级 | IP65 注以上防护等级是指电气连接完整后所达到 |
| 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 响应频率 | 模拟信号输出≤30Hz、数字信号输出≤5Hz |
| 整体重量 | ≈190g |
| 分 辨 率 | 模拟输出0.02%FS、数字输出0.05%FS |
| 最大功率 | |
| 输出信号 | 4～20mA ≤0.02Us(W)、RS485 ≤0.015Us(W) |
| 供电范围 | |
| 负载特性 | |
| 电压型 | ≥10kΩ |
| 电流型 | 电流型负载≤{（Us-7.5）÷0.02}Ω（Us=供电电压2） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 过压与爆破 | |
| 过载压力 | 200%FS |
| 爆破压力 | 500%FS |
| 整体材质 | |
| 测压点 | 17-4PH不锈钢 （接触被测介质） |
| 过程连接 | 17-4PH不锈钢 （接触被测介质） |
| 外壳 | 304不锈钢 |
| 赫斯曼接头 | ABS工程塑料 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz)符合IEC60068-2-6标准 |
| 抗冲击性： | 500g/ms符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ500VDC |
| 绝缘强度： | 500VAC |
| 输出限制 | |
| 输出最小 | 4mA、0 |
| 输出最大 | 20mA、2000 |
 |
说明书 | ||
| 产品资料—中文（CN) |  |
||
| 产品选型—中文（CN) | |
||
| 安装说明—中文（CN) | |
||
| 协议说明—中文（CN) | |
||
| 产品资料—英文（EN) | |
||
| 产品选型—英文（EN) | |
||
| 安装说明—英文（EN) | |
||
| 协议说明—英文（EN) | |
||
|
说明书 | ||
| 产品资料—中文（CN) | |
||
| 产品选型—中文（CN) | |
||
| 安装说明—中文（CN) | |
||
| 协议说明—中文（CN) | |
||
| 产品资料—英文（EN) | |
||
| 产品选型—英文（EN) | |
||
| 安装说明—英文（EN) | |
||
| 协议说明—英文（EN) | |
||
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 压力量程 | 0～1～260MPa（详见量程选型表） |
| 压力方式 | 表压 |
| 输出信号 | 4～20mA、RS485 （标准Modbus-RTU协议） |
| 供电电压 | 9～32VDC |
| 精度等级 | 0.5%FS |
| 介质温度 | -40～125℃ |
| 接通时间 | 20ms |
| 温度补偿 | -20～85℃ |
| 稳定性能 | ±0.3% FS/年 |
| 温度漂移 | ±0.02%FS/℃（温度补偿范围内） |
| 防护等级 | IP65 注以上防护等级是指电气连接完整后所达到 |
| 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 响应频率 | 模拟信号输出≤30Hz、数字信号输出≤5Hz |
| 整体重量 | ≈190g |
| 分 辨 率 | 模拟输出0.02%FS、数字输出0.05%FS |
| 最大功率 | |
| 输出信号 | 4～20mA ≤0.02Us(W)、RS485 ≤0.015Us(W) |
| 供电范围 | |
| 负载特性 | |
| 电压型 | ≥10kΩ |
| 电流型 | 电流型负载≤{（Us-7.5）÷0.02}Ω（Us=供电电压2） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 过压与爆破 | |
| 过载压力 | 200%FS |
| 爆破压力 | 500%FS |
| 整体材质 | |
| 测压点 | 17-4PH不锈钢 （接触被测介质） |
| 过程连接 | 17-4PH不锈钢 （接触被测介质） |
| 外壳 | 304不锈钢 |
| 赫斯曼接头 | ABS工程塑料 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz)符合IEC60068-2-6标准 |
| 抗冲击性： | 500g/ms符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ500VDC |
| 绝缘强度： | 500VAC |
| 输出限制 | |
| 输出最小 | 4mA、0 |
| 输出最大 | 20mA、2000 |
