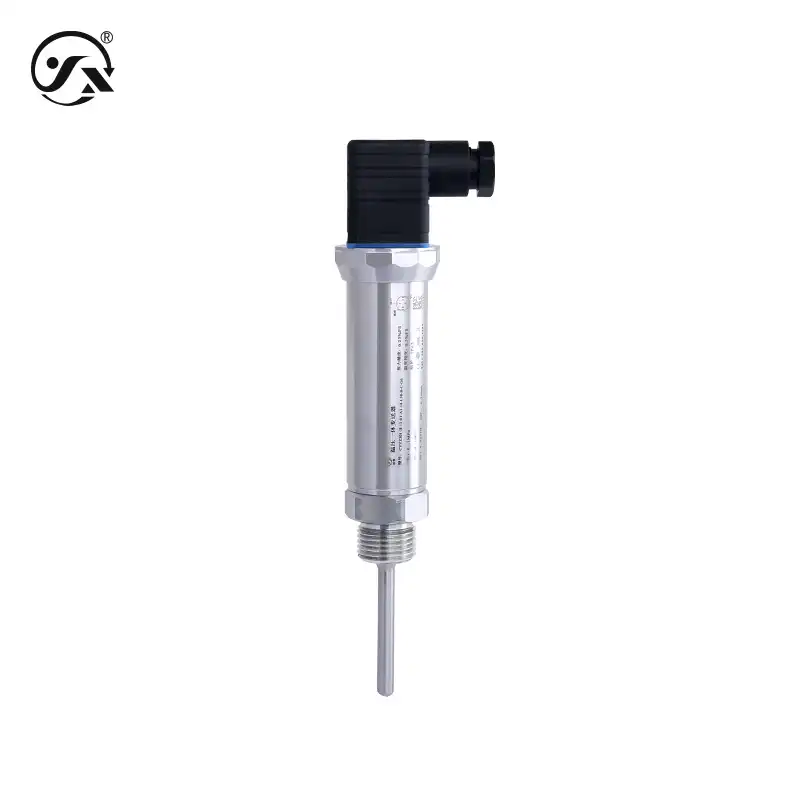

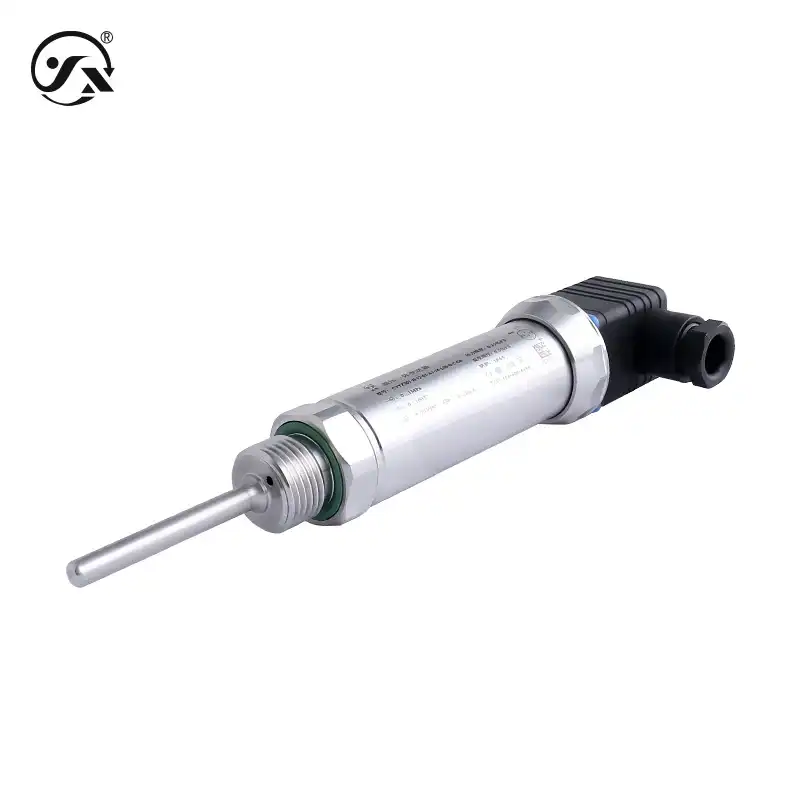

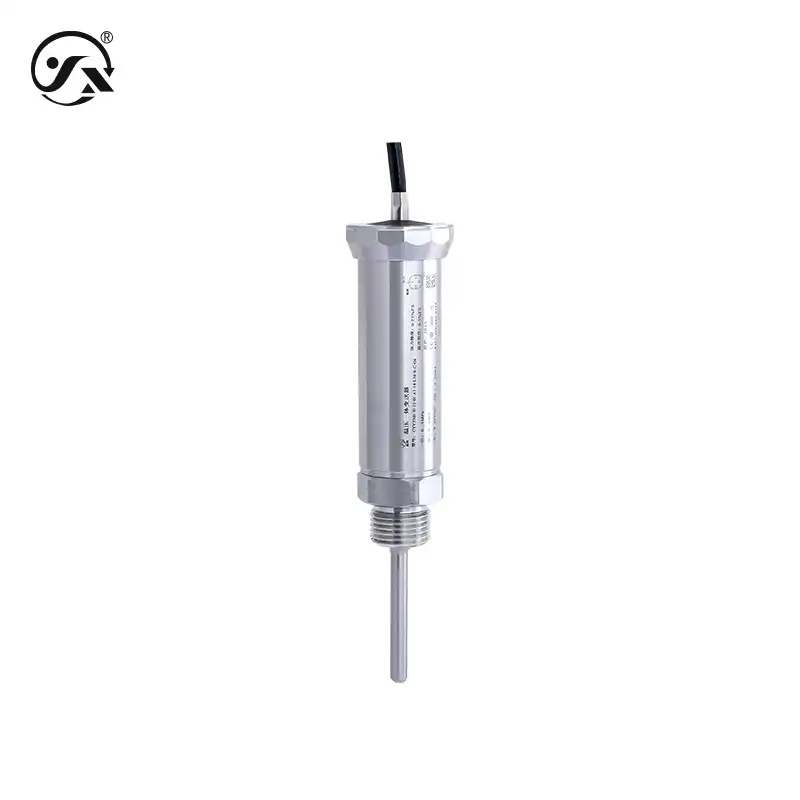

CYYZ301温压一体型变送器可同时监测压力和温度数据，带有测温探针，使得测量介质温度更精准。
压力量程： -100kPa～0～10MPa（详见量程选型表）
温度量程： 0～100℃
输 出： 4～20mA、RS485
供 电： 9～32VDC、5～28VDC
压力精度： 0.1%FS、0.25%FS、0.5%FS
温度精度： 0.25%FS、0.5%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
一般工业
液体或气体（与接触材质兼容）
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 介质温度 | 0～100℃ |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 接通时间 | 20ms |
| 防护等级 | IP65 注：防护等级是指电气连接完整后所达到 整体 |
| 整体重量 | ≈320g 注：插深每增加10mm，重量增加1g |
| 输出供电 | |
| 4～20mA | 9～32VDC |
| RS485 | 5～28VDC |
| 最大功率 | |
| 4～20mA | ≤0.04Us(W) |
| RS485 | ≤0.015Us(W) |
| 负载特性 | |
| 电流型 | ≤{（Us-7.5）÷0.02}Ω（Us=供电电压） |
| 整体材质 | |
| 膜片 | 316L不锈钢 （接触被测介质） |
| 过程连接 | 304不锈钢 （接触被测介质） |
| 外壳 | 304不锈钢 |
| 探针材质 | 304不锈钢 |
| 密封件 | 见过压与爆破图表（接触被测介质） |
| 赫斯曼接头 | ABS工程塑料 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度 | 500VAC |
| 压力参数 | |
| 压力量程 | -100kPa～0～10MPa（详见量程选型表） |
| 压力方式 | 表压、绝压、负压 |
| 稳定性能 | ±0.1% FS/年 |
| 温度漂移 | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） |
| 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 分 辨 率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 精度等级 | |
| 量程≥100kPa | 标配(温度补偿 -10～70℃)：0.25%FS (含重复性≤0.035%FS、迟滞≤0.05%FS) |
| 可选(温度补偿-40～80℃)：0.1%FS (含重复性≤0.02%FS、迟滞≤0.02%FS) |
|
| 量程＜100kPa | 标配(温度补偿 -10～70℃)：0.5%FS (含重复性≤0.035%FS、迟滞≤0.05%FS) |
| 可选(温度补偿-40～80℃)：0.25%FS (含重复性≤0.02%FS、迟滞≤0.02%FS) |
|
| 过压与爆破 | |
| 过载压力 | 300%FS、200%FS、200%FS、200%FS、50kPa、300kPa、480kPa、750kPa、800kPa、1.2MPa、2MPa |
| 爆破压力 | 600%FS、500%FS、500%FS、400%FS、200kPa、600kPa、900kPa、1.25MPa、2MPa、3MPa、5MPa |
| 响应频率 | |
| RS485输出 | 5Hz |
| 高精度 | 30Hz |
| 绝压与负压 | 30Hz |
| 其他 | 100Hz |
| 输出限制 | |
| 4-20mA | 高精度：输出最小4mA，输出最大20mA |
| 其他：输出最小3.8mA，输出最大26mA | |
| RS485 | 高精度：输出最小0，输出最大2000 |
| 其他：输出最小0，输出最大2000 | |
| 温度参数 | |
| 温度量程 | 0～100℃ |
| 响应时间 | 保护管φ6mm≈18s（符合IEC60751,0.4m/s水流，10℃步进） |
| 稳定性能 | ±0.1% FS/年 |
| 分 辨 率 | 模拟输出0.02%FS、数字输出0.1℃ |
| 精度等级 | 0.25%FS、0.5%FS |
| 输出限制 | |
| 4-20mA | 输出最小2.5mA 输出最大26mA |
| RS485 | 输出最小0 输出最大3500 |
 |
