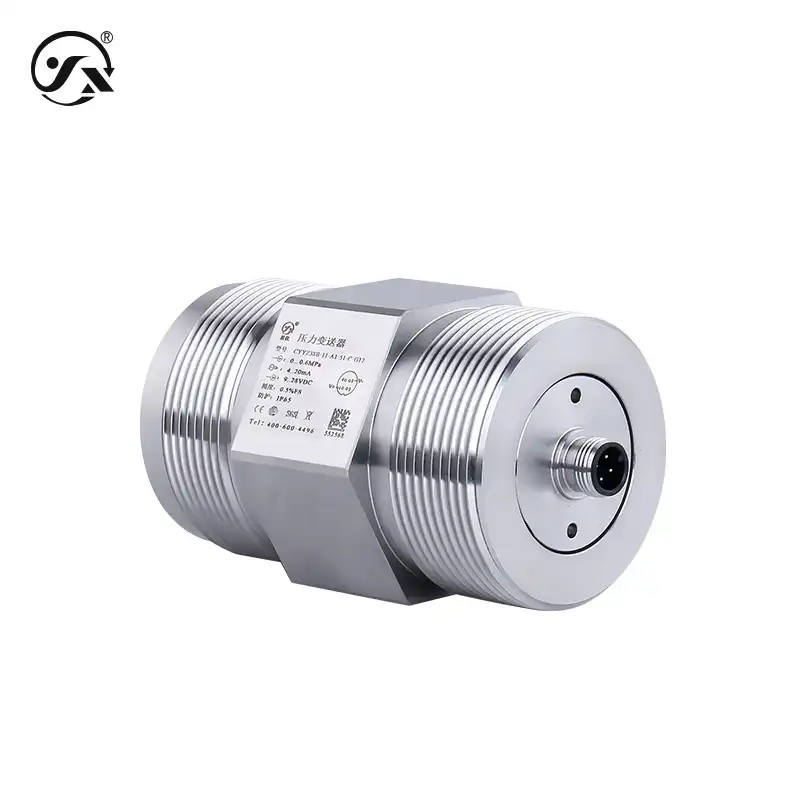

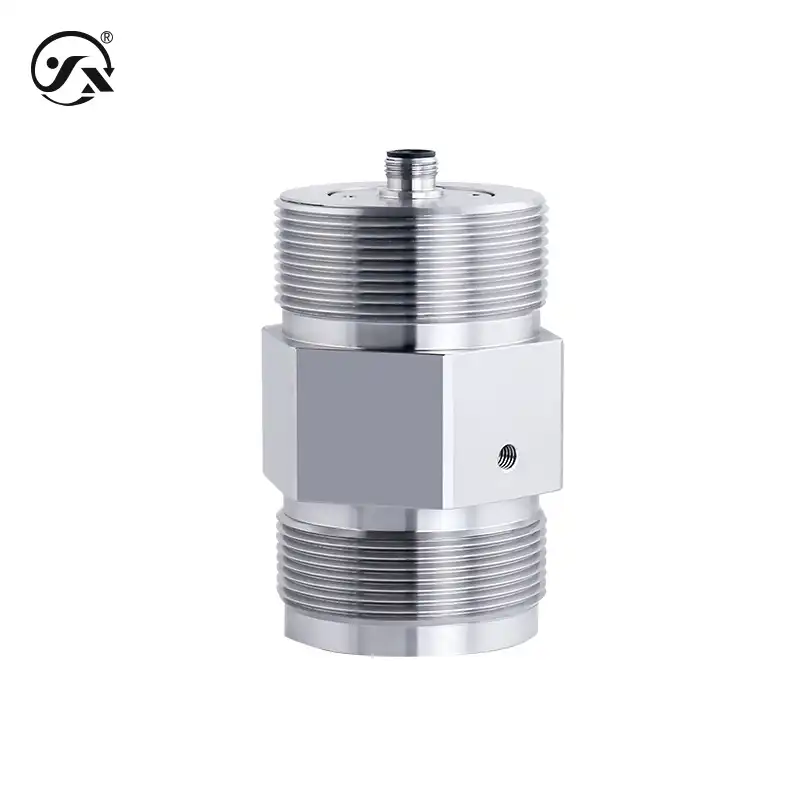

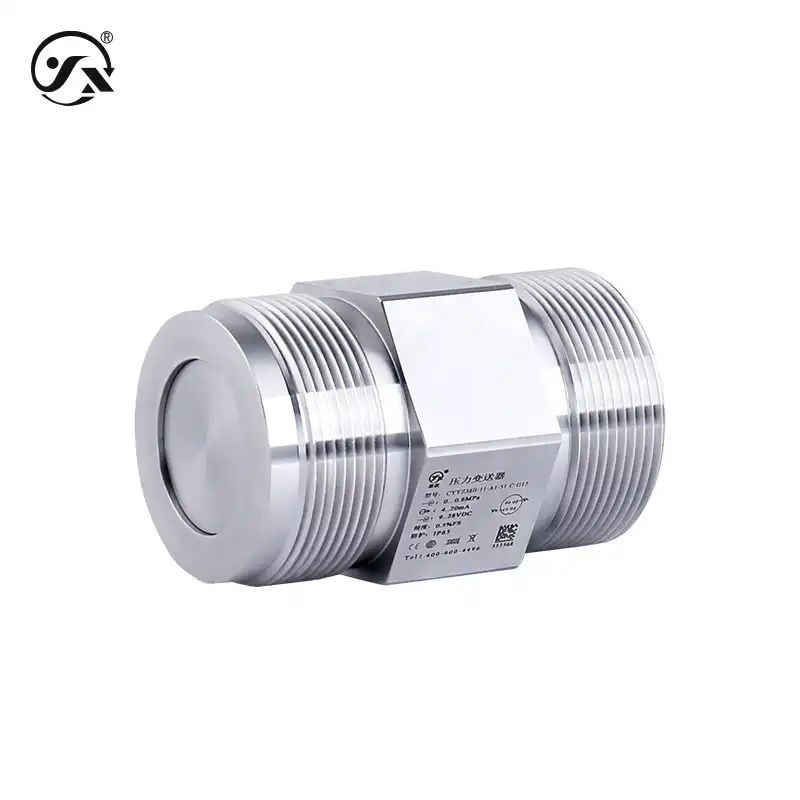

CYYZ38B土压型压力变送器设计精心、结构紧凑、抗震动、抗频繁高压冲击、抗坚固沙粒冲击、耐磨损，适用于泥浆、湿土等介质的测量。
量程： 0～0.6MPa
输出： 4～20mA、RS485
供电： 9～28VDC、5～28VDC
精度： 0.5%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
泥土泥浆测量 盾构机械 制砖机械等
泥浆、湿土等 （与接触材质兼容）
| 基础参数 | |
| 测量介质 | 泥浆、湿土等 （与接触材质兼容） |
| 压力量程 | 0～0.6MPa |
| 压力方式 | 表压 |
| 精度等级 | 0.5%FS |
| 介质温度 | -40～85℃ |
| 接通时间 | 20ms |
| 稳定性能 | ±0.1% FS/年 |
| 温度补偿 | -10～70℃ |
| 温度漂移 | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） |
| 防护等级 | IP65 |
| 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 响应频率 | 模拟信号输出≤30Hz 数字信号输出≤5Hz HART通讯≤10Hz |
| 整体重量 | ≈1900g |
| 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 输出供电 | |
| 4～20mA | 9～28VDC |
| RS485 | 5～28VDC |
| 响应频率 | |
| RS485输出 | 5Hz |
| 4-20mA | 100Hz |
| 最大功率 | |
| 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) |
| 负载特性 | |
| 电流型 | 负载≤{（Us-7.5）÷0.02}Ω （Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 过压与爆破 | |
| 过载压力 | 200%FS |
| 爆破压力 | 500%FS |
| 整体材质 | |
| 膜片 | 316L不锈钢 （接触被测介质） |
| 过程连接 | 316L不锈钢 （接触被测介质） |
| 外壳 | 316L不锈钢 |
| 芯体密封件 | 见过压与爆破图表（接触被测介质） |
| 机械稳定性 | |
| 抗振性能 | 20g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ，500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 4-20mA | 输出最小3.8mA,输出最大26mA |
| RS485 | 输出最小0,输出最大2000 |
 |
