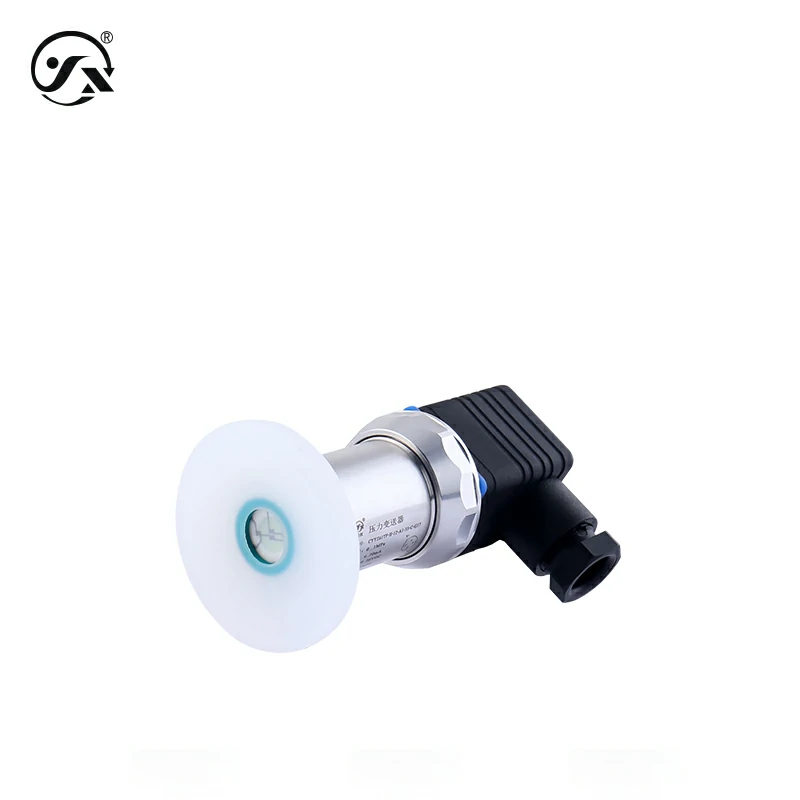

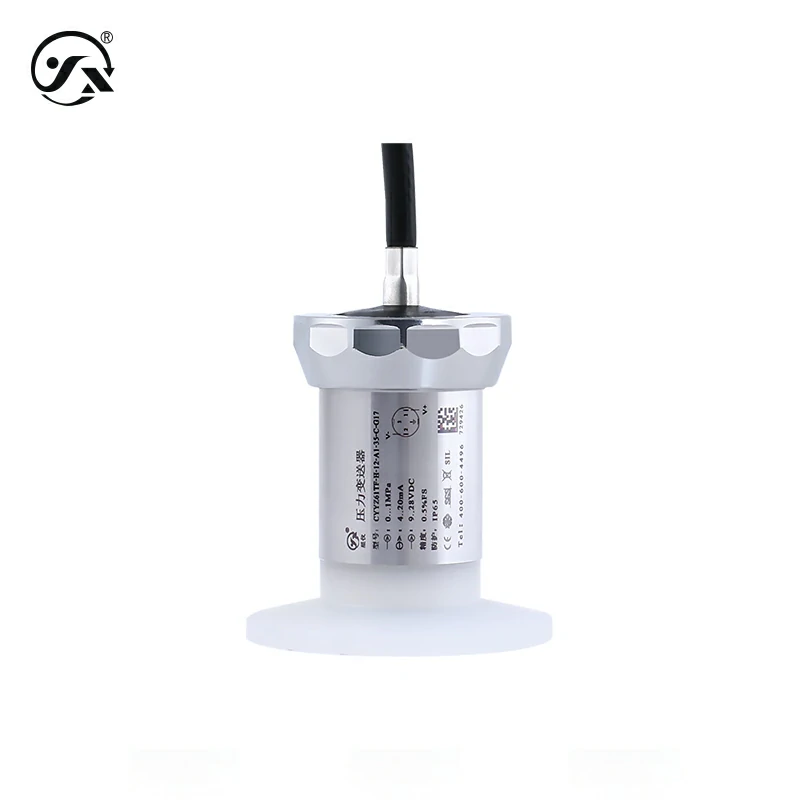

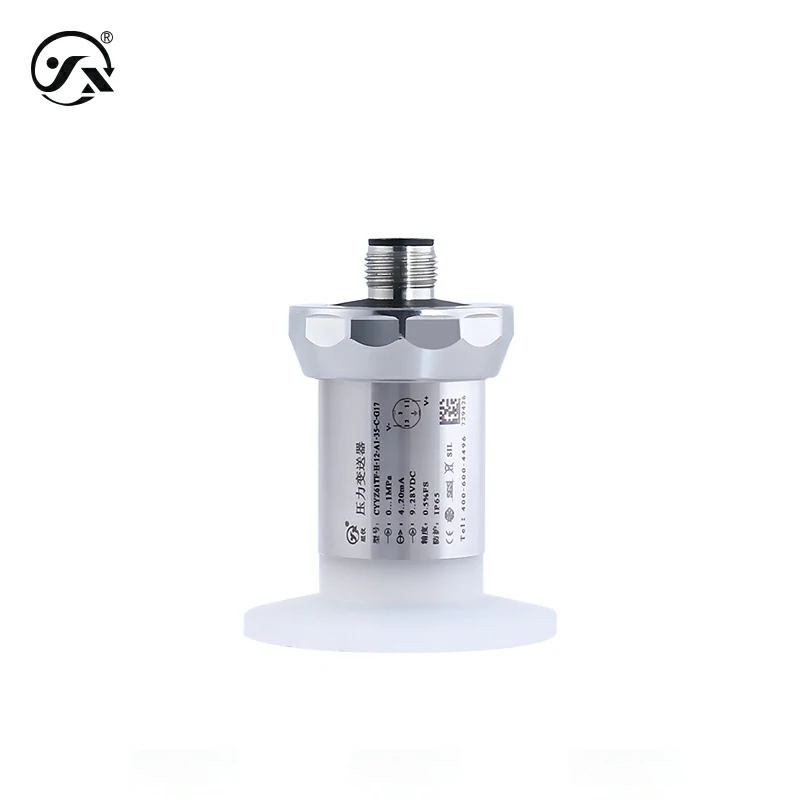

CYYZ61TF陶瓷卫生防腐型压力变送器，适用于有卫生要求且介质有腐蚀性的应用现场。过程连接部分采用PVDF材质，芯体接液部分为陶瓷材质，使其具有防捅触、抗腐蚀、耐真空等特点。可测量气体、液体、流体或带颗粒介质。有防爆功能可选。
量程： -0.1～0～6MPa（详见量程选型表）
输出： 4～20mA、RS485
供电： 9～28VDC、15～24VDC
精度： 0.5%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
医疗技术 制药行业 食品饮料行业
气体、液体或流体（与接触材质兼容）
| 测量介质 | 气体、液体或流体（与接触材质兼容） |
| 压力量程 | -0.1～0～6MPa（详见量程选型表） |
| 压力方式 | 表压、绝压、负压 |
| 介质温度 | -40～85℃ |
| 接通时间 | 20ms |
| 精度等级 | 0.5%FS（参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH） |
| 稳定性能 | ±0.2% FS/年 |
| 温度漂移 | ±0.02%FS/℃ |
| 防爆类型 | 本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA输出) |
| 防护等级 | IP65 注 以上防护等级是指电气连接完整后所达到 |
| 耐用性能 | #丢失的数据# |
| 响应频率 | 模拟信号输出≤30Hz 数字信号输出≤5Hz |
| 整体重量 | ≈140g |
| 分辨率 | 模拟输出0.02%FS、数字输出0.05%FS |
| 输出供电 | |
| 4～20mA | 9～28VDC 、15～24VDC（本质防爆） |
| RS485 | 9～28VDC |
| 最大功率 | |
| 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) |
| 负载特性 | |
| 电流型 | 负载≤{（Us-7.5）÷0.02}Ω |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 过压与爆破 | |
| 过载压力 | 200%FS、200%FS、200%FS、150%FS、200%FS、200%FS |
| 爆破压力 | 400%FS、250%FS、250%FS、200%FS、400%FS、250%FS |
| 整体材质 | |
| 膜片 | 陶瓷 （接触被测介质） |
| 过程连接 | PVDF聚偏二氟乙烯（接触被测介质） |
| 外壳 | 304不锈钢 |
| 芯体密封件 | 见过压与爆破图表（接触被测介质） |
| 赫斯曼接头 | ABS工程塑料 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 4～20mA | 4mA~20mA |
| RS485 | 0~2000 |
 |
