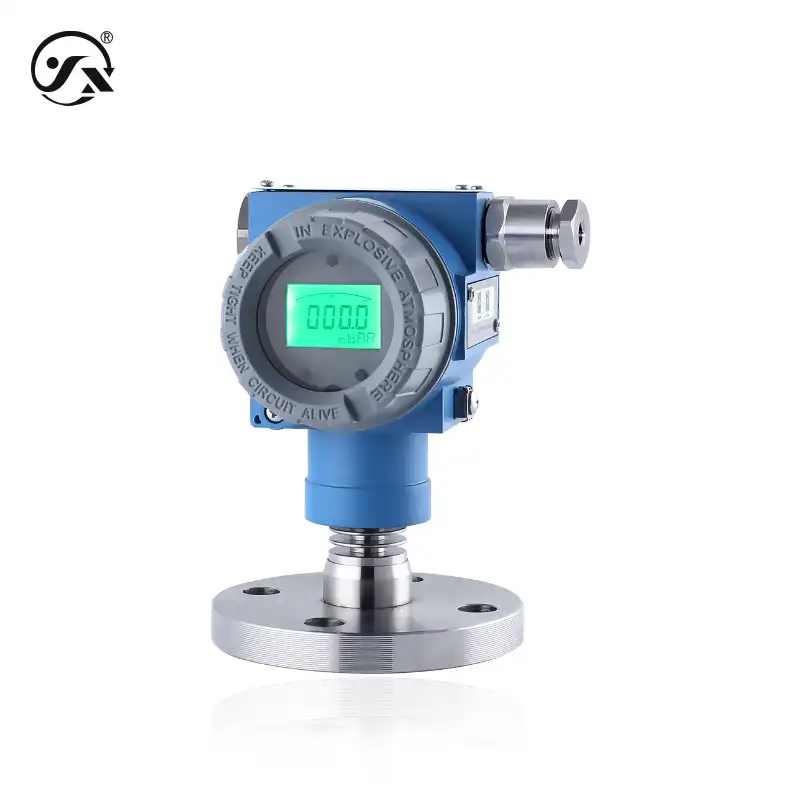

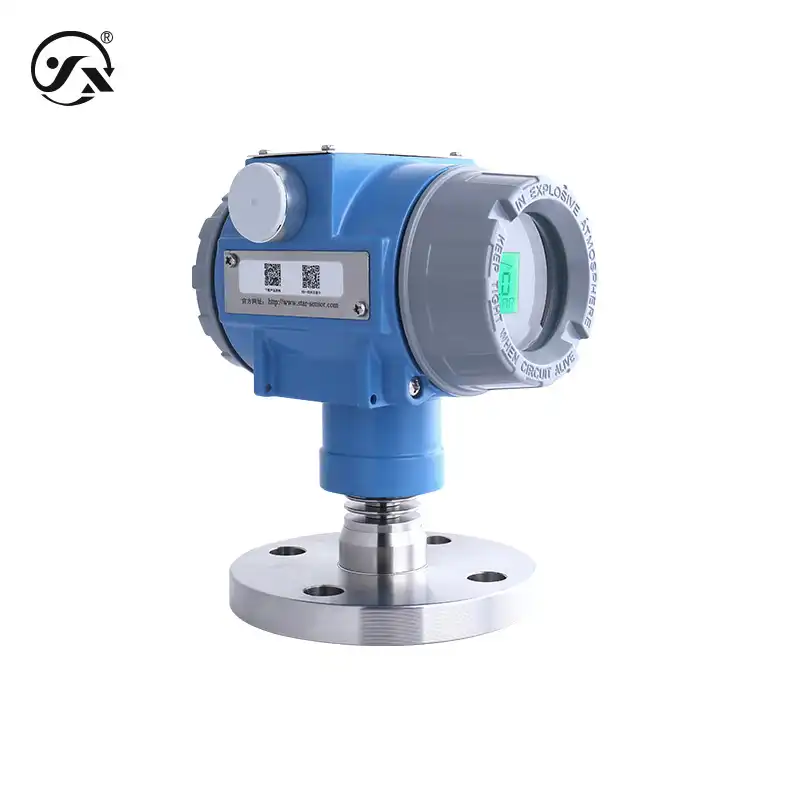

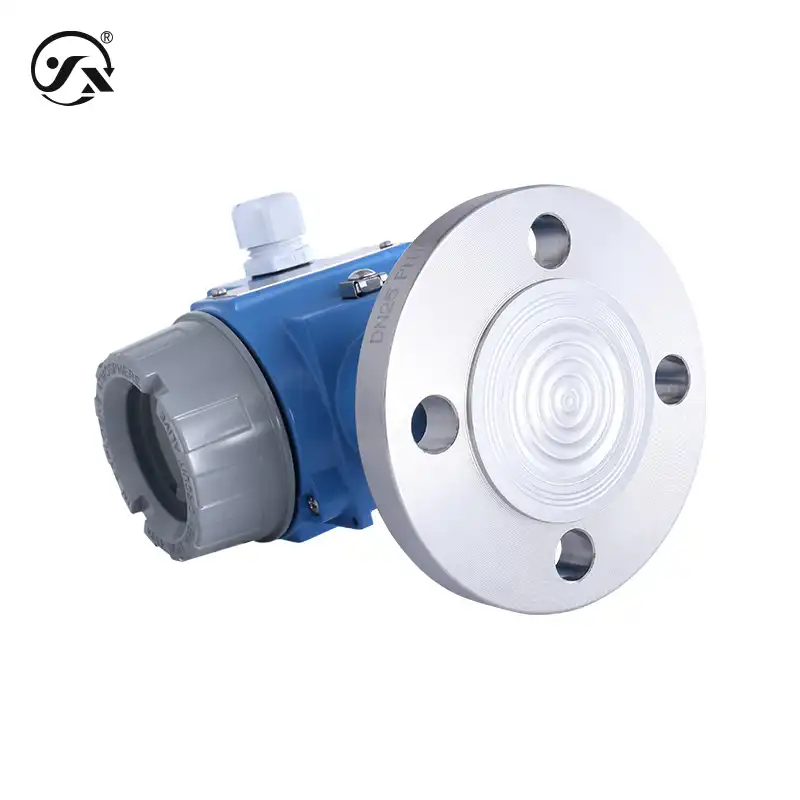

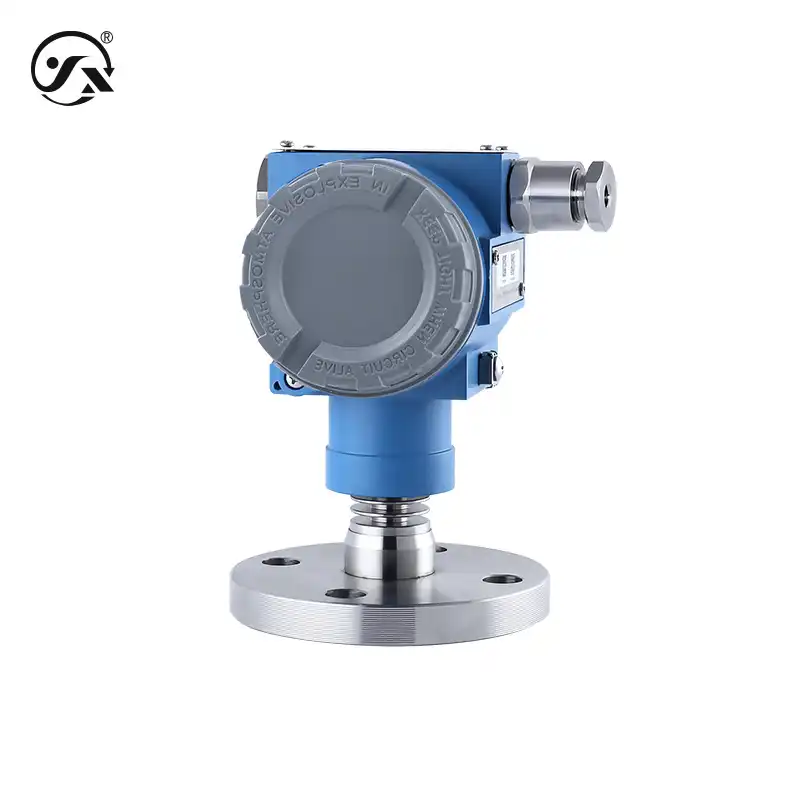

CYYZ73C单法兰型压力变送器是针对腐蚀性、粘稠性介质而设计。膜片采用齐平膜工艺(膜片材质有316L、钽、哈C可选)。并有多种防爆功能选择，本质安全型、粉尘本质安全型、隔爆型、隔爆粉尘型，还可选择HART协议通讯，性价比高。
量程： -100kPa～0～4MPa（详见量程选型表）
输出： 4～20mA、4～20mA HART、RS485、0～10VDC、0～5VDC、1～5VDC
供电： 9～32VDC、15～32VDC、13～32VDC、15～24VDC
精度： 0.5%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
废气与尾气 化工与石化 石油与天然气
液体或气体（与接触材质兼容）
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 压力量程 | -100kPa～0～4MPa（详见量程选型表） |
| 压力方式 | 表压、绝压、负压 |
| 介质温度 | -40～130℃ |
| 接通时间 | 20ms |
| 精度等级 |
±0.5%FS
表头精度 0.5%FS(LCD带背光) |
| 温度补偿 | -10～70℃ |
| 稳定性能 | ±0.2% FS/年 |
| 温度漂移 | ±0.02%FS/℃ |
| 防爆类型 |
隔爆型 Ex db ⅡC T6 Gb
隔爆粉尘型 Ex tb IIIC T80℃ Db 本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA/4～20mA HART 输出) 粉尘本质安全型 Ex iaD 20 T80℃ (仅限4～20mA/4～20mA HART 输出) 注：本质安全必须经由安全栅或本安电源供电 |
| 防护等级 |
IP66
注：以上防护等级是指电气连接完整后所达到 |
| 耐用性能 | 10X10⁶次（量程下限到量程上限循环次数） |
| 响应频率 | 模拟信号输出≤30Hz 数字信号输出≤5Hz HART通讯≤10Hz |
| 整体重量 | 无显示≈1.25kg 有显示≈1.4kg |
| 分 辨 率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 输出供电 | |
| 输出 | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、4～20mA HART |
| 供电 | 9～32VDC、13～32VDC、15～32VDC、15～24VDC（本质安全专用） |
| 最大功率 | |
| 输出信号 | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、4～20mA HART |
| 功率 | ≤0.02Us(W)、≤0.015Us(W)、≤0.008Us(W)、 |
| 负载特性 | |
| 电压型 | ≥10kΩ |
| 电流型 |
无显示负载≤{（Us-7.5）÷0.02}Ω
有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压） |
| HART电流型 | 负载≤{（Us-12）÷0.02}Ω（Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 整体材质 | |
| 膜片 | 316L不锈钢/哈C/钽 （接触被测介质） |
| 法兰 | 304不锈钢 |
| 外壳 | 压铸铝 |
| 显示窗 | ≈6mm防爆玻璃 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz)符合IEC60068-2-6标准 |
| 抗冲击性： | 500g/ms符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ500VDC |
| 绝缘强度： | 500VAC |
| 输出限制 | |
| 输出最小 | 4mA、0、0.001VDC、3.8mA |
| 输出最大 | 20mA、2000、10VDC、5VDC、22mA |
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 压力量程 | -100kPa～0～4MPa（详见量程选型表） |
| 压力方式 | 表压、绝压、负压 |
| 介质温度 | -40～130℃ |
| 接通时间 | 20ms |
| 精度等级 |
±0.5%FS
表头精度 0.5%FS(LCD带背光) |
| 温度补偿 | -10～70℃ |
| 稳定性能 | ±0.2% FS/年 |
| 温度漂移 | ±0.02%FS/℃ |
| 防爆类型 |
隔爆型 Ex db ⅡC T6 Gb
隔爆粉尘型 Ex tb IIIC T80℃ Db 本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA/4～20mA HART 输出) 粉尘本质安全型 Ex iaD 20 T80℃ (仅限4～20mA/4～20mA HART 输出) 注：本质安全必须经由安全栅或本安电源供电 |
| 防护等级 |
IP66
注：以上防护等级是指电气连接完整后所达到 |
| 耐用性能 | 10X10⁶次（量程下限到量程上限循环次数） |
| 响应频率 | 模拟信号输出≤30Hz 数字信号输出≤5Hz HART通讯≤10Hz |
| 整体重量 | 无显示≈1.25kg 有显示≈1.4kg |
| 分 辨 率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 输出供电 | |
| 输出 | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、4～20mA HART |
| 供电 | 9～32VDC、13～32VDC、15～32VDC、15～24VDC（本质安全专用） |
| 最大功率 | |
| 输出信号 | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、4～20mA HART |
| 功率 | ≤0.02Us(W)、≤0.015Us(W)、≤0.008Us(W)、 |
| 负载特性 | |
| 电压型 | ≥10kΩ |
| 电流型 |
无显示负载≤{（Us-7.5）÷0.02}Ω
有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压） |
| HART电流型 | 负载≤{（Us-12）÷0.02}Ω（Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 整体材质 | |
| 膜片 | 316L不锈钢/哈C/钽 （接触被测介质） |
| 法兰 | 304不锈钢 |
| 外壳 | 压铸铝 |
| 显示窗 | ≈6mm防爆玻璃 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz)符合IEC60068-2-6标准 |
| 抗冲击性： | 500g/ms符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ500VDC |
| 绝缘强度： | 500VAC |
| 输出限制 | |
| 输出最小 | 4mA、0、0.001VDC、3.8mA |
| 输出最大 | 20mA、2000、10VDC、5VDC、22mA |
