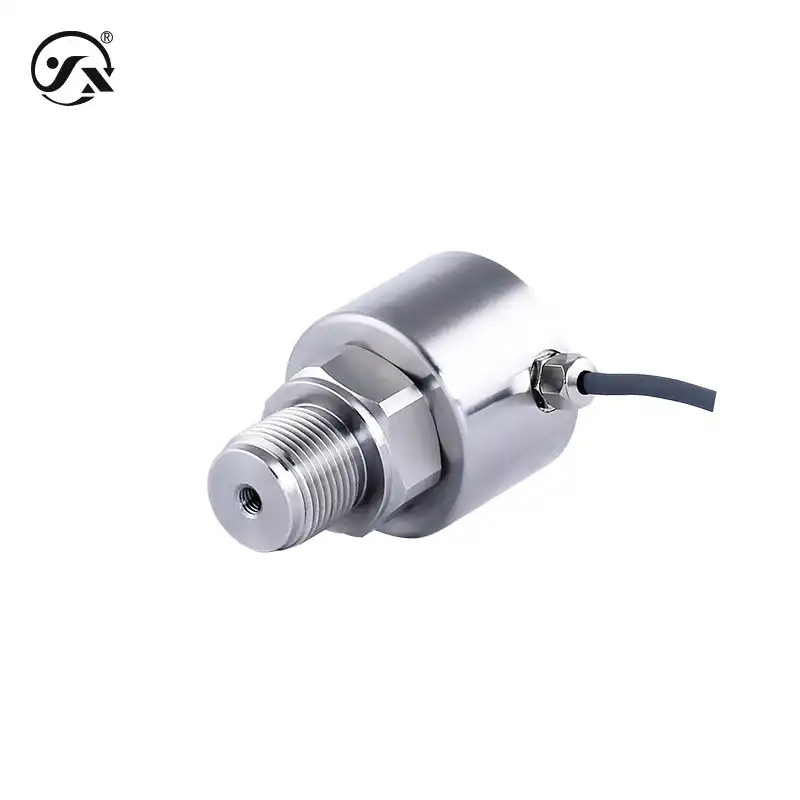

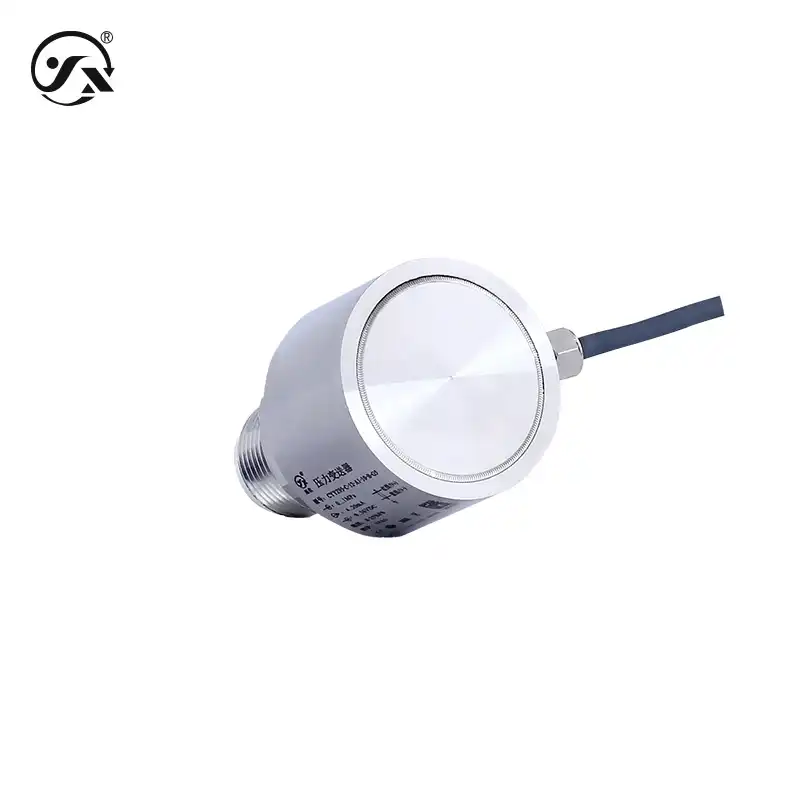

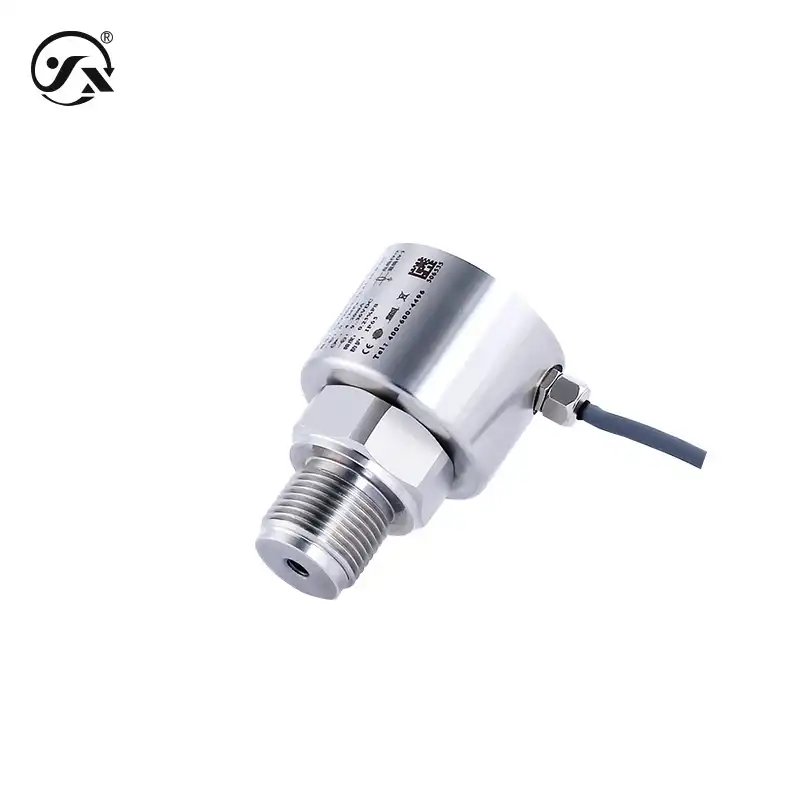

CYYZ95压力变送器外形扁平，质量优良，非常适用于有空间要求的安装现场，并且性价比高。它还具有输出信号、量程范围、压力接口等多元化的优势，方便匹配不同工况现场。
量程： -100kPa～0～100MPa（详见量程选型表）
输出： 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、0.5～2.5VDC
供电： 9～36VDC、15～36VDC、3～5VDC
精度： 0.1%FS、0.25%FS、0.5%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
一般工业
液体或气体（与接触材质兼容）
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容）量程区间＜10kPa(非导体、非腐蚀性、非爆炸性气体且湿度≤90%RH、无结露) |
| 测量量程 | -100kPa～0～100MPa（详见量程选型表） |
| 压力方式 | 表压、绝压、负压 |
| 介质温度 | -40～85℃ |
| 接通时间 | 20ms |
| 稳定性能 | ±0.1% FS/年 |
| 温度漂移 | ±0.01%FS/℃、±0.05%FS/℃ |
| 防护等级 | IP65 |
| 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 整体重量 | ≈260g |
| 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 输出供电 | |
| 输出信号 | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、0.5～2.5VDC |
| 供电范围 | 9～36VDC、15～36VDC、3～5VDC |
| 精度等级 | 0.1%FS、0.25%FS、0.5%FS |
| 响应频率 | 5Hz、30Hz、100Hz |
| 功率范围 | |
| 电流型 | ≤0.02Us(W) |
| 数字型 | ≤0.015Us(W) |
| 电压型 | ≤0.008Us(W)、≤0.001Us(W) |
| 负载特性 | |
| 电压型 | ≥10kΩ |
| 电流型 | 电流型负载≤{（Us-7.5）÷0.02（Us=供电电压2）}Ω |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 过压与爆破 | |
| 过载压力 | 300%FS、200%FS、150%FS、12kPa、50kPa、300kPa、480kPa、750kPa、800kPa、1.2MPa、2MPa、3MPa、5MPa |
| 爆破压力 | 600%FS、500%FS、400%FS、300%FS、20kPa、200kPa、600kPa、900kPa、1.25MPa、2MPa、3MPa、5MPa、9MPa、12.5MPa |
| 整体材质 | |
| 膜片 | 316L不锈钢（接触） |
| 过程连接 | 304不锈钢（接触） |
| 外壳 | 304不锈钢（接触） |
| 密封件 | 丁腈橡胶、氟橡胶（接触被测介质） |
| 线缆材质 | φ3.2聚氨酯线缆 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) |
| 抗冲击性： | 500g/ms |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ500VDC |
| 绝缘强度： | 500VAC |
| 输出限制 | |
| 输出最小 | 3.8mA、4mA、0、0.001VDC、0.05VDC |
| 输出最大 | 20mA、26mA、2000、10VDC、5VDC、12VDC |
 |
