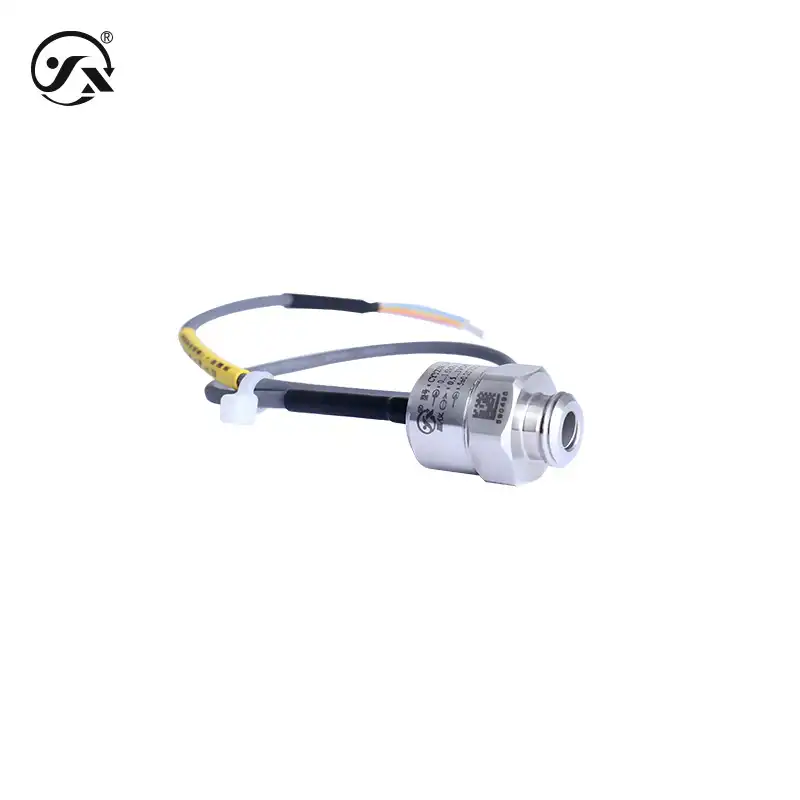

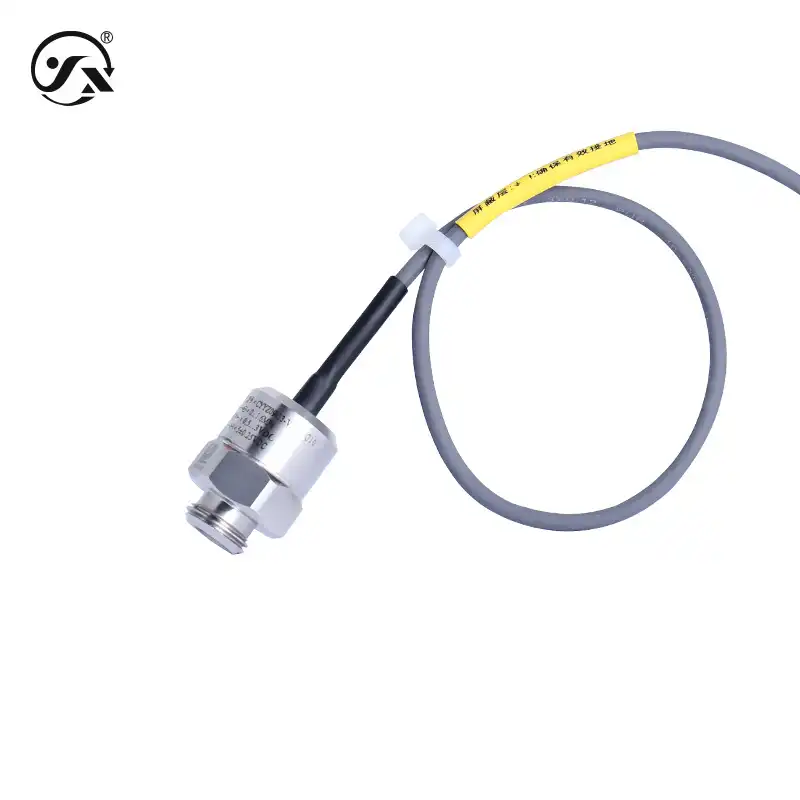

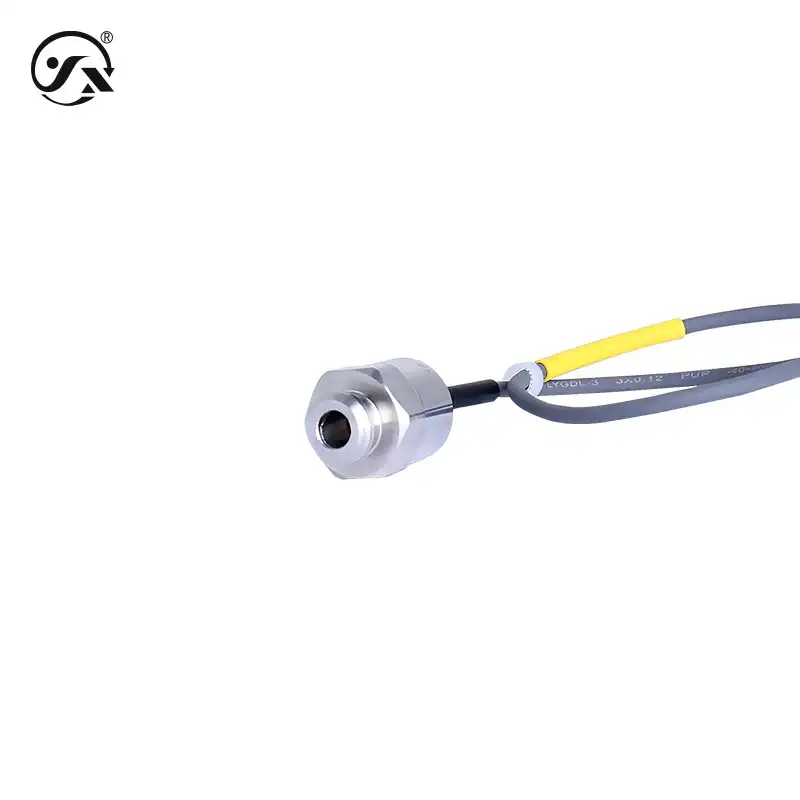

CYYZ96小巧型压力变送器设计精心，结构紧凑，非常适用于安装空间有限的工业设备等。
量程： 0～2.5～10MPa（详见选型表）
输出： 0.5～3VDC
供电： 5(±0.25)VDC
精度： 0.25%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
小型工业设备等
液体或气体（与接触材质兼容）
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 测量量程 | 0～2.5～10MPa |
| 压力方式 | 密封压（以绝对压力101.3kPa为零点） |
| 输出信号 | 0.5～3VDC |
| 供电范围 | 5(±0.25)VDC |
| 介质温度 | -40～85℃ |
| 接通时间 | 20ms |
| 响应频率 | 模拟信号输出≤20Hz |
| 精度等级 | 0.25%FS(含重复性≤0.02%FS、迟滞≤0.02%FS） 参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH |
| 温度补偿 | -40～85℃ |
| 稳定性能 | ±0.2% FS/年 |
| 温度漂移 | ±0.01%FS/℃ |
| 防护等级 | IP66 |
| 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 整体重量 | ≈30g 线缆≈15g/米 |
| 最大功率 | ≤0.008Us(W) 注：Us=供电电压。 |
| 负载特性 | 电压型≥10kΩ |
| 分辨率 | 0.02%FS |
| 环境条件 | |
| 环境温度 | -40～85℃（无冷凝无结露） |
| 过压与爆破 | |
| 过载压力 | 200%FS |
| 爆破压力 | 500%FS、400%FS |
| 整体材质 | |
| 膜片 | 316L不锈钢 （接触被测介质） |
| 过程连接 | 316L不锈钢 （接触被测介质） |
| 外壳 | 304不锈钢 |
| 线缆材质 | φ3.2聚氨酯屏蔽线缆 |
| 机械稳定性 | |
| 抗振性能 | 20g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性： | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度： | 500VAC |
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 测量量程 | 0～2.5～10MPa |
| 压力方式 | 密封压（以绝对压力101.3kPa为零点） |
| 输出信号 | 0.5～3VDC |
| 供电范围 | 5(±0.25)VDC |
| 介质温度 | -40～85℃ |
| 接通时间 | 20ms |
| 响应频率 | 模拟信号输出≤20Hz |
| 精度等级 | 0.25%FS(含重复性≤0.02%FS、迟滞≤0.02%FS） 参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH |
| 温度补偿 | -40～85℃ |
| 稳定性能 | ±0.2% FS/年 |
| 温度漂移 | ±0.01%FS/℃ |
| 防护等级 | IP66 |
| 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 整体重量 | ≈30g 线缆≈15g/米 |
| 最大功率 | ≤0.008Us(W) 注：Us=供电电压。 |
| 负载特性 | 电压型≥10kΩ |
| 分辨率 | 0.02%FS |
| 环境条件 | |
| 环境温度 | -40～85℃（无冷凝无结露） |
| 过压与爆破 | |
| 过载压力 | 200%FS |
| 爆破压力 | 500%FS、400%FS |
| 整体材质 | |
| 膜片 | 316L不锈钢 （接触被测介质） |
| 过程连接 | 316L不锈钢 （接触被测介质） |
| 外壳 | 304不锈钢 |
| 线缆材质 | φ3.2聚氨酯屏蔽线缆 |
| 机械稳定性 | |
| 抗振性能 | 20g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性： | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度： | 500VAC |
