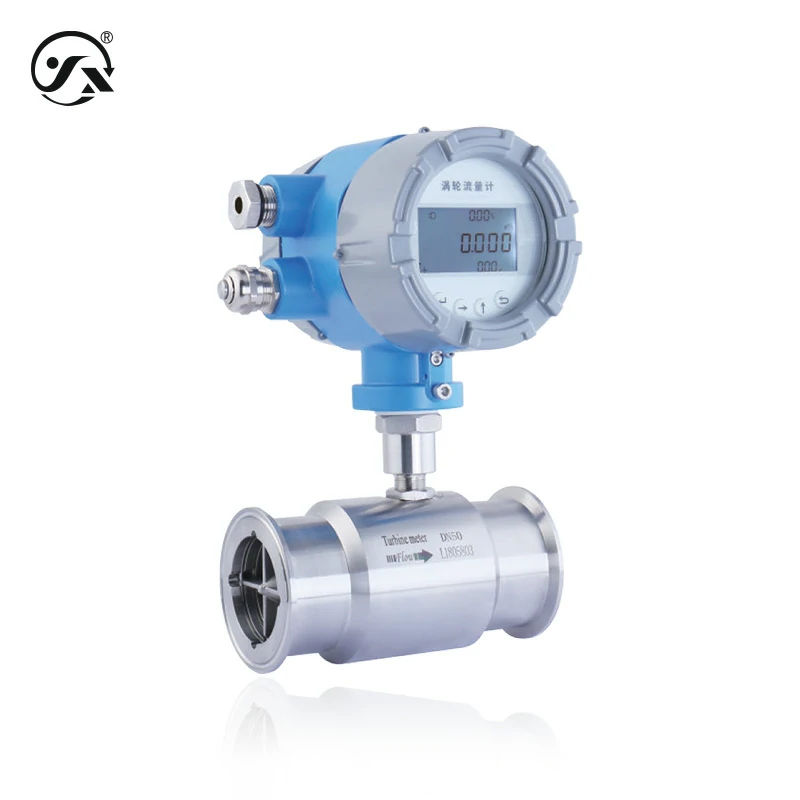

LWL11液体涡轮流量计是吸取了国内外流量仪表先进技术经过优化而设计,具有结构简单、轻巧、精度高、重复性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计。仅可测量无杂质、无腐蚀性液体的体积流量与质量流量。有法兰连接、螺纹连接、夹装连接、卡盘连接等多种连接方式。另有电池供电、防爆等功能选择。
测量范围: 0.04~1200m3/h
输出: RS485、4~20mA、4~20mA HART、脉冲、NPN
供电: 24VDC、24VDC带3.6VDC锂电池续航、3.6VDC锂电池
准 确 度: 0.5级、1.0级
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
水与废水测量 化工设备与石化
无杂质、低粘度等液体(与接触材质兼容)
| 基础参数 | |
| 测量介质 | 无杂质、低粘度等液体（与接触材质兼容） |
| 测量范围 | 0.04～1200m3/h |
| 连接方式 | 法兰连接DN15～DN300(执行标准GB/T9124.1-2019) 内螺纹连接DN15～DN50(执行标准GB/T7307-2001) 外螺纹连接DN4～DN80(执行标准GB/T7307-2001) 夹装连接DN4～DN200 (执行标准GB/T9124.1-2019) 卡箍连接DN4～DN100 |
| 耐压等级 | 法兰连接 PN40 耐压4.0MPa(DN15～DN50,可定制≤PN100) PN16 耐压1.6MPa(DN65～DN300,可定制≤PN100) 外螺纹连接 PN63 耐压6.3MPa(DN4～DN80，更高耐压等级可定制) 内螺纹连接 PN63 耐压6.3MPa(DN15～DN50，更高耐压等级可定制) 卡箍连接 PN10 耐压1.0MPa(DN4～DN100) 夹装连接 PN40 耐压4.0MPa(DN15～DN50) PN16 耐压1.6MPa(DN65～DN200) 可定制 ≤PN400 (DN15～DN40) ≤PN250 (DN50～DN80) ≤PN160 (DN100～DN150) ≤PN100 (DN200) |
| 准确度等级 | 0.5级、1.0级 |
| 介质温度 | -30℃～80℃ (一般型) -30℃～120℃ (高温型) -30℃～150℃ (高温型) |
| 防爆类型 | 隔爆型 Ex d ⅡC T6 Gb |
| 防护等级 | IP66 注/以上防护等级是指电气连接完整后所达到 |
| 显示表头 | LCD液晶(带背光) |
| 电流输出 | |
| 最大负载 | 500Ω(24V供电时) |
| 最大功率 | 两线制 0.48W 三线制 0.52W |
| 响应频率 | 1Hz |
| 脉冲输出 | |
| 高电平幅值 | ＞22VDC |
| 低电平幅值 | ＜0.8VDC |
| 脉冲宽度 | 1～2000ms(方波) |
| 电气隔离 | 光电隔离，隔离电压＞1000VDC |
| RS485输出 | 本协议遵守Modbus通信协议,采用了Modbus协议中的子集中RTU方式.RS485半双工工作方式(详细见协议说明)。 |
| 环境条件 | |
| 环境温度 | -20～60℃ |
| 环境湿度 | 5%～90%RH（无冷凝无结露） |
| 电气保护 | |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度 | 500VAC |
| 整体材质 | |
| 传感器外壳 | 304/316不锈钢 (接触被测介质) |
| 叶轮 | 2Cr13/双相钢 (接触被测介质) |
| 前、后导向器 | 304/316不锈钢 (接触被测介质) |
| 法兰 | 304/316不锈钢 (接触被测介质) |
| 夹装法兰 | 304/316不锈钢 (接触被测介质) |
| 卡箍/卡盘 | 304/316不锈钢 (接触被测介质) |
| 信号连接器 | 304不锈钢 |
| 转换器外壳 | 压铸铝 |
| 转换器密封件 | 丁腈橡胶 |
| 显示窗 | ≈6mm防爆玻璃 |
 |
