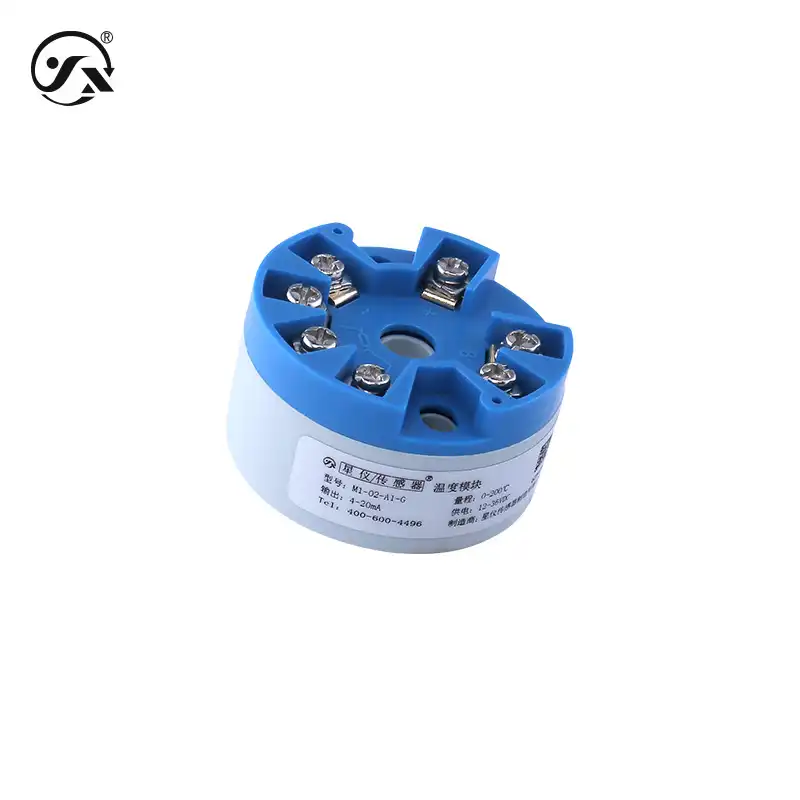

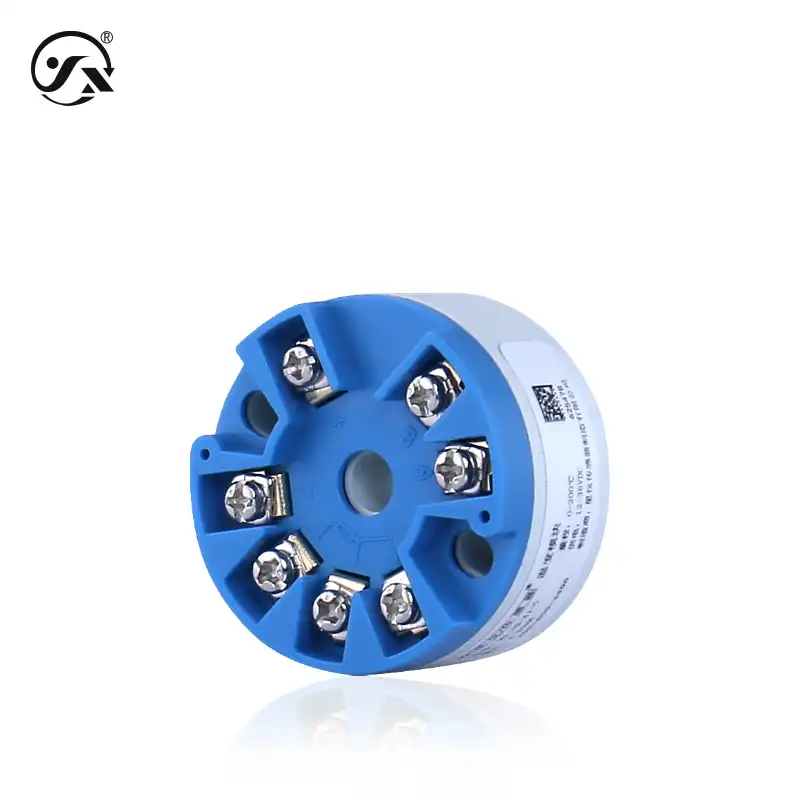

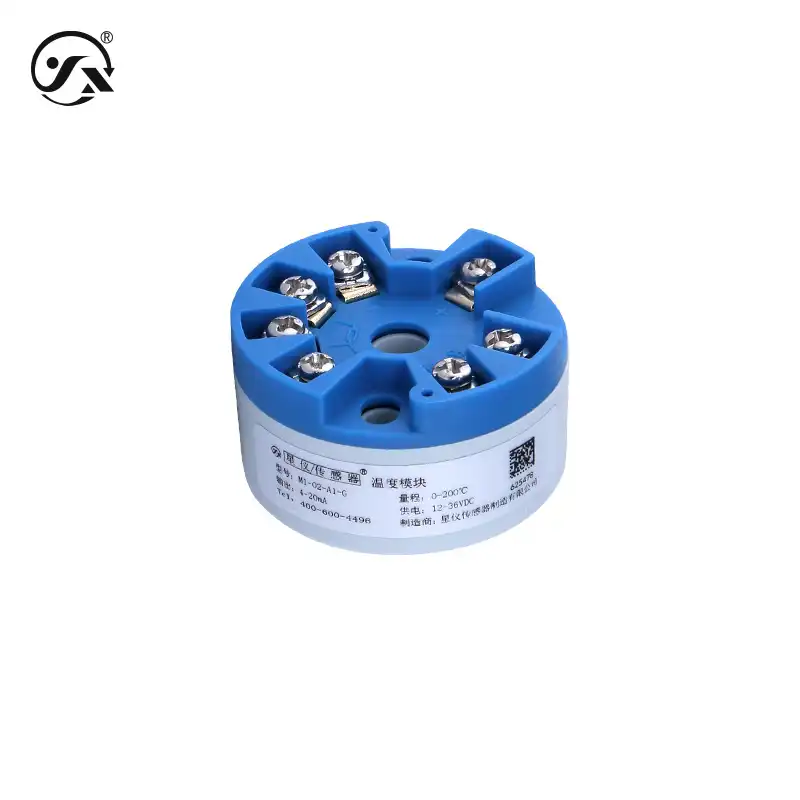

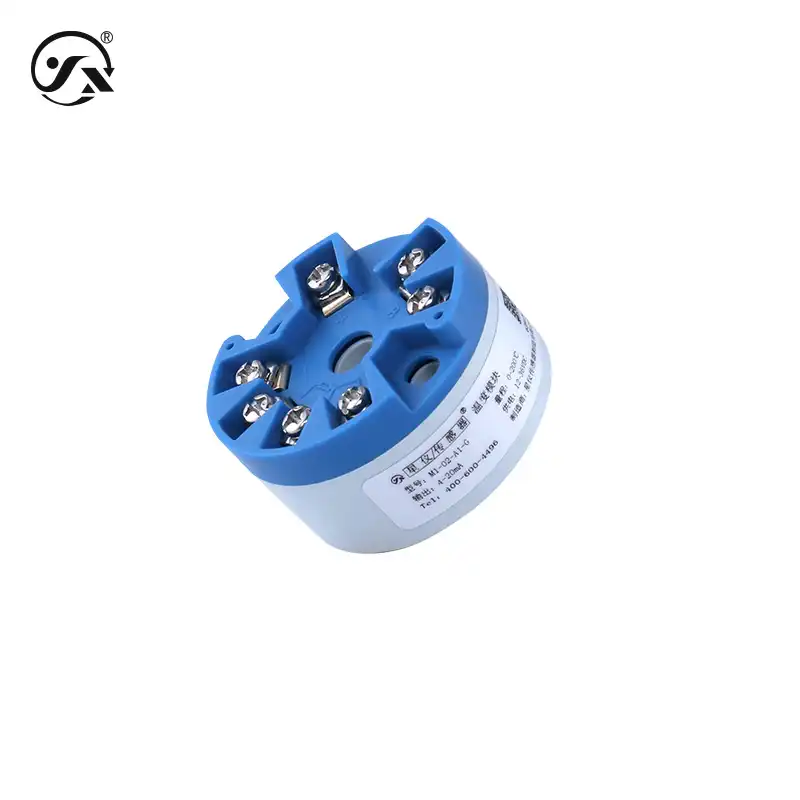

M1温度模块用于热电阻Pt100信号输入，可选模拟量4～20mA两线制与数字量RS485四线制输出。
量程： -200～500℃（详见量程参数选型表）
输入： Pt100电阻信号
输出： 4～20mA、RS485
供电： 12～36VDC
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
一般工业
—
| 基础参数 | |
| 测量范围 | -200～500℃（详见量程参数选型表） |
| 输入信号 | Pt100电阻信号 |
| 输出信号 | 4～20mA、RS485 |
| 供电电压 | 12～36VDC |
| 温度漂移 | 0.02%FS/℃（参考温度20℃±2℃） |
| 稳定性能 | ±0.05% FS/年 |
| 接通时间 | 20ms |
| 防护等级 | IP54 |
| 整体重量 | ≈32g |
| 环境温度 | -40～80℃ |
| 变送精度 | ±0.1%FS或±0.2℃(取最大值) 注：参考温度均为20℃±2℃ |
| 最大功率 | |
| 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) |
| 负载特性 | |
| 电流型 | 负载≤{（Us-9）/0.02（Us=供电电压）}Ω |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ,500VDC |
| 绝缘强度 | 500VAC |
| 整体材质 | |
| 外壳 | ABS工程塑料 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 输出限制 | |
| 4-20mA | 输出最小2.5mA、 输出最大26mA |
| RS485 | 输出最小0、 输出最大3500/7000 |
 |
说明书 | ||
| 产品资料—中文（CN) |  |
||
| 协议说明—中文（CN) | |
||
|
说明书 | ||
| 产品资料—中文（CN) | |
||
| 协议说明—中文（CN) | |
||
| 基础参数 | |
| 测量范围 | -200～500℃（详见量程参数选型表） |
| 输入信号 | Pt100电阻信号 |
| 输出信号 | 4～20mA、RS485 |
| 供电电压 | 12～36VDC |
| 温度漂移 | 0.02%FS/℃（参考温度20℃±2℃） |
| 稳定性能 | ±0.05% FS/年 |
| 接通时间 | 20ms |
| 防护等级 | IP54 |
| 整体重量 | ≈32g |
| 环境温度 | -40～80℃ |
| 变送精度 | ±0.1%FS或±0.2℃(取最大值) 注：参考温度均为20℃±2℃ |
| 最大功率 | |
| 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) |
| 负载特性 | |
| 电流型 | 负载≤{（Us-9）/0.02（Us=供电电压）}Ω |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ,500VDC |
| 绝缘强度 | 500VAC |
| 整体材质 | |
| 外壳 | ABS工程塑料 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 输出限制 | |
| 4-20mA | 输出最小2.5mA、 输出最大26mA |
| RS485 | 输出最小0、 输出最大3500/7000 |
