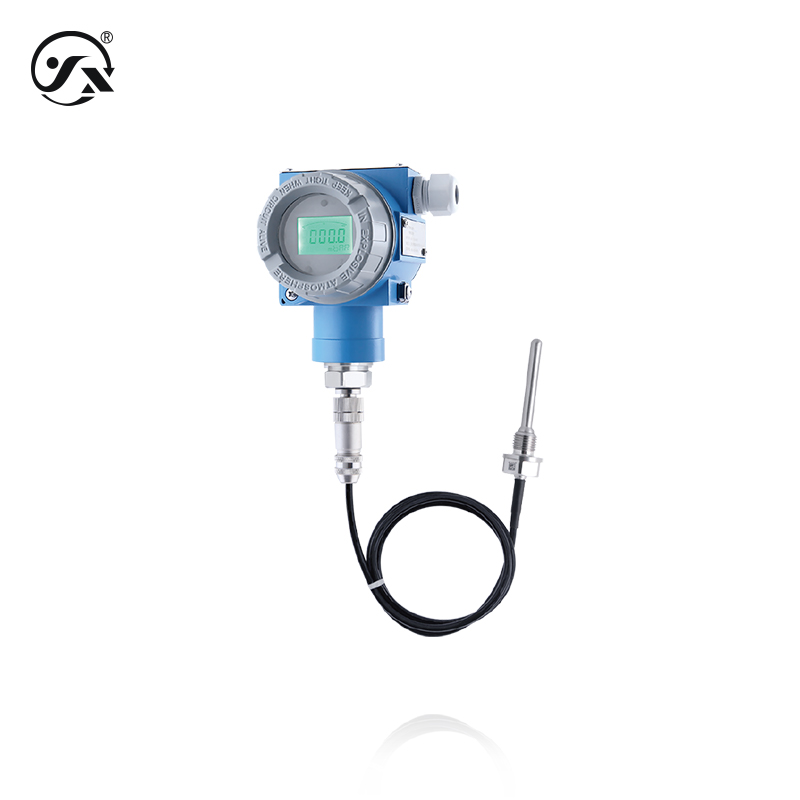

CWDZ22C分体型温度变送器适用于气体、液体和固体等多种介质的温度测量。其分体式结构使探头部分可独立旋转安装，灵活适应复杂环境。该设备支持防爆功能，确保在易燃易爆场所的安全使用，同时提供HART通讯协议选项，是工业温度测量的理想选择。
量程： -50～100℃、-50～260℃、-200～150℃
输出： 4～20mA、4～20mA HART、RS485、Pt100(1/3B级)
供电： 9～32VDC、13～32VDC、15～32VDC、15～24VDC
精度： 0.25%FS、0.5%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
适用于一般工业
固体、液体或气体（与接触材质兼容）
| 测量介质 | 固体、液体或气体（与接触材质兼容） |
| 温度量程 | -50～100℃、-50～260℃、-200～150℃ |
| 测量元件 | 1*Pt100 |
| 响应时间 | 18s（符合IEC60751,0.4m/s风速，10℃步进） |
| 稳定性能 | ±0.1% FS/年 |
| 接通时间 | 400ms |
| 防爆类型 |
本质安全型 Ex ia ⅡC T6 Ga（仅限电流输出）
粉尘本质安全型 Ex ia IIIC T85℃Da（仅限电流输出） 注-本质安全必须经由安全栅或本安电源供电 |
| 防护等级 | 壳体IP66 探头IP68 注-防护等级是指电气连接完整后所达到 |
| 整体重量 | 无显示≈1.3kg 有显示≈1.45kg |
| 分辨率 | 模拟输出0.02%FS、数字输出0.1℃ |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ,500VDC |
| 绝缘强度 | 500VAC |
| 整体材质 | |
| 外壳 | 压铸铝 |
| 显示窗 | ≈6mm防爆玻璃 |
| M12航插头 | 锌合金镀镍 |
| 探头材质 | 304不锈钢 |
| 密封件 | 丁腈橡胶 |
| 线缆 |
XL06 四氟屏蔽补偿线缆（φ3.2mm） 耐-200～260℃℃
XL02 聚氨酯屏蔽补偿线缆（φ4.7mm） 耐温-50～100℃ |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
|
