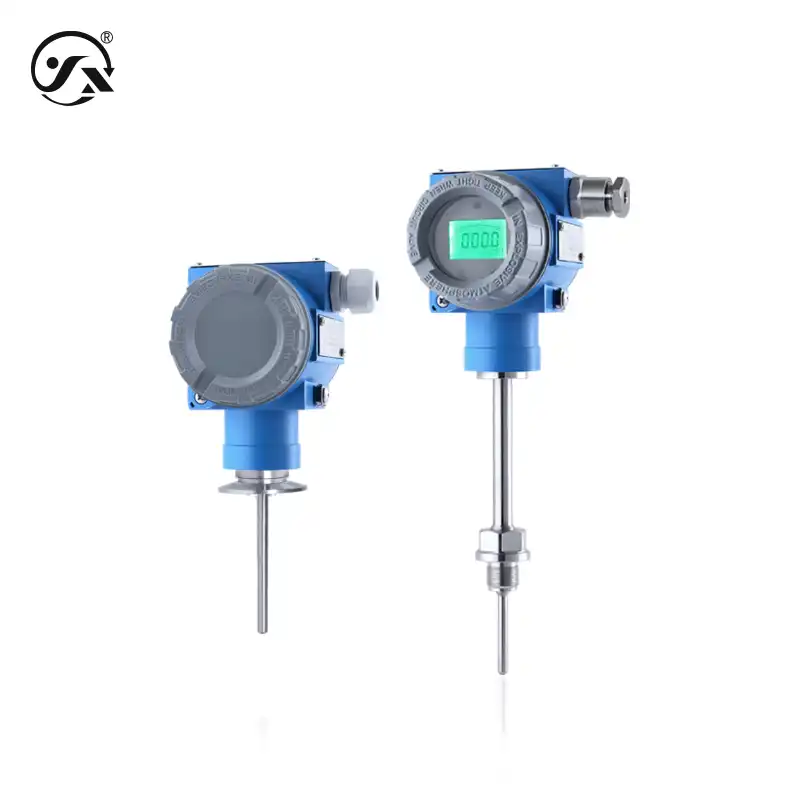

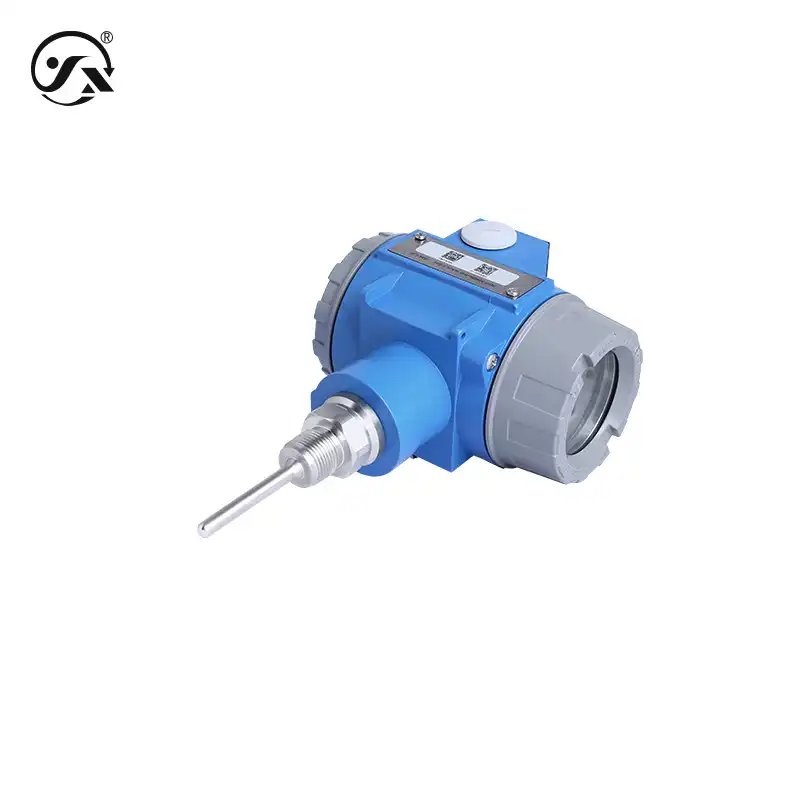

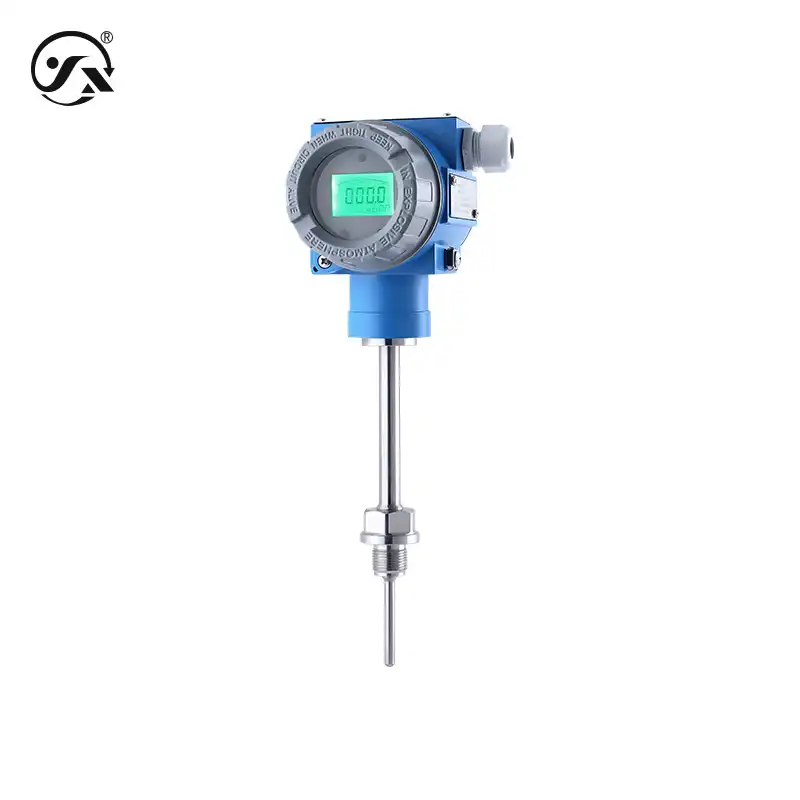

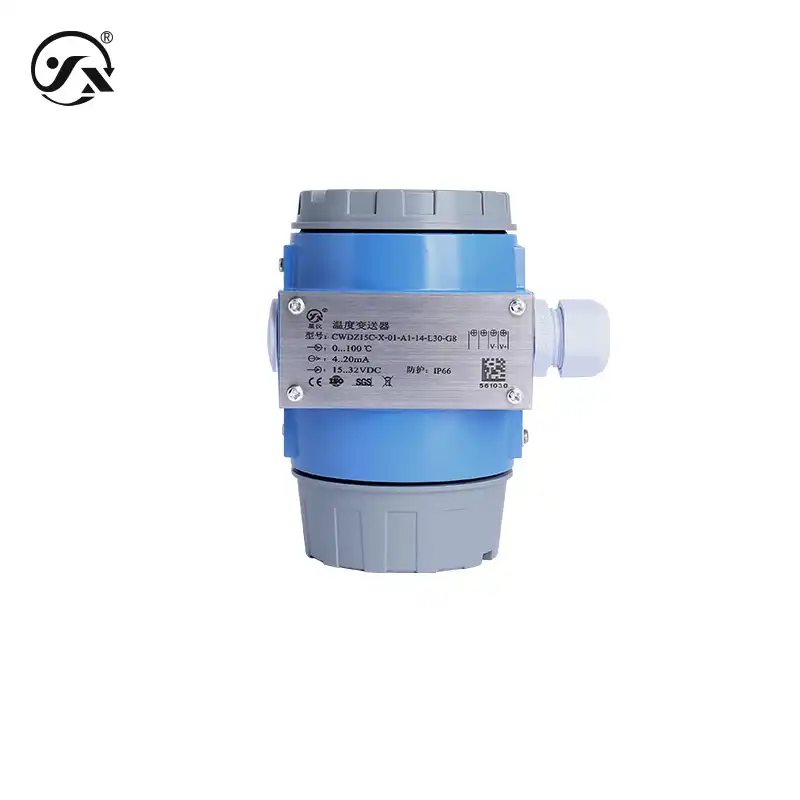

CWDZ15C通用型温度变送器设计精心，非常适合通用工业。其具有多种防爆功能选择，本质安全型、粉尘本质安全型、隔爆型、隔爆粉尘型，并且还可选择HART协议通讯，性价比高。
量程： -200～500℃（详见量程参数选型表）
输出： 4～20mA、4～20mA HART、RS485、Pt100(1/3B级)
供电： 9～32VDC、13～32VDC、15～32VDC、15～24VDC
精度： 0.25%FS、0.5%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
广泛应用于各工业领域
液体或气体等（与接触材质兼容）
| 基础参数 | |
| 测量介质 | 液体或气体等（与接触材质兼容） |
| 测量范围 | -200～500℃（详见量程参数选型表） |
| 响应时间 | 保护管φ6mm≈18s、套管φ10mm≈36s（符合IEC60751,0.4m/s水流，10℃步进） |
| 测量元件 | 1*Pt100 (1/3B级) |
| 稳定性能 | ±0.1%FS/年 |
| 防爆类型 |

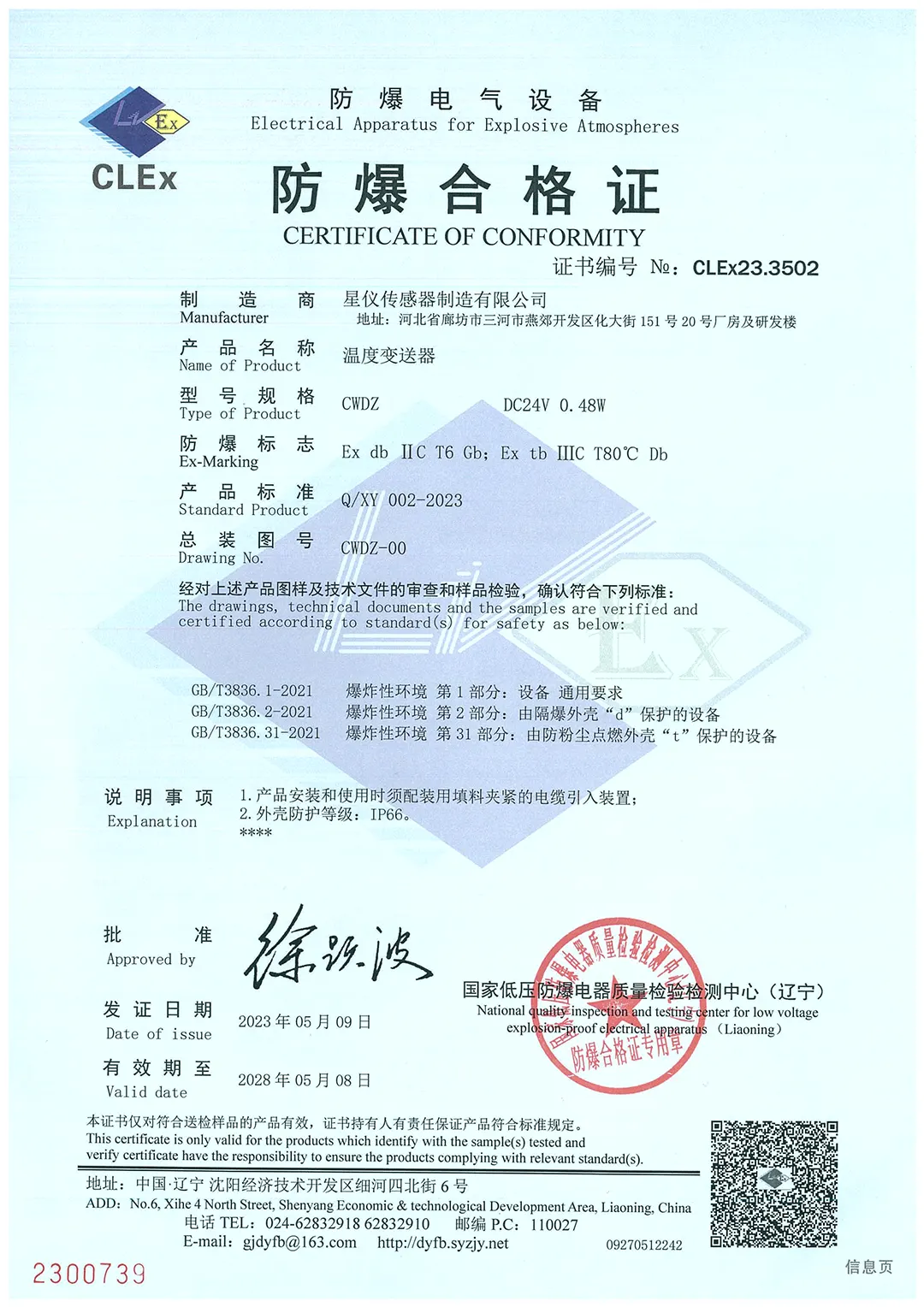

隔爆型 Ex d Ⅱ C T6 Gb

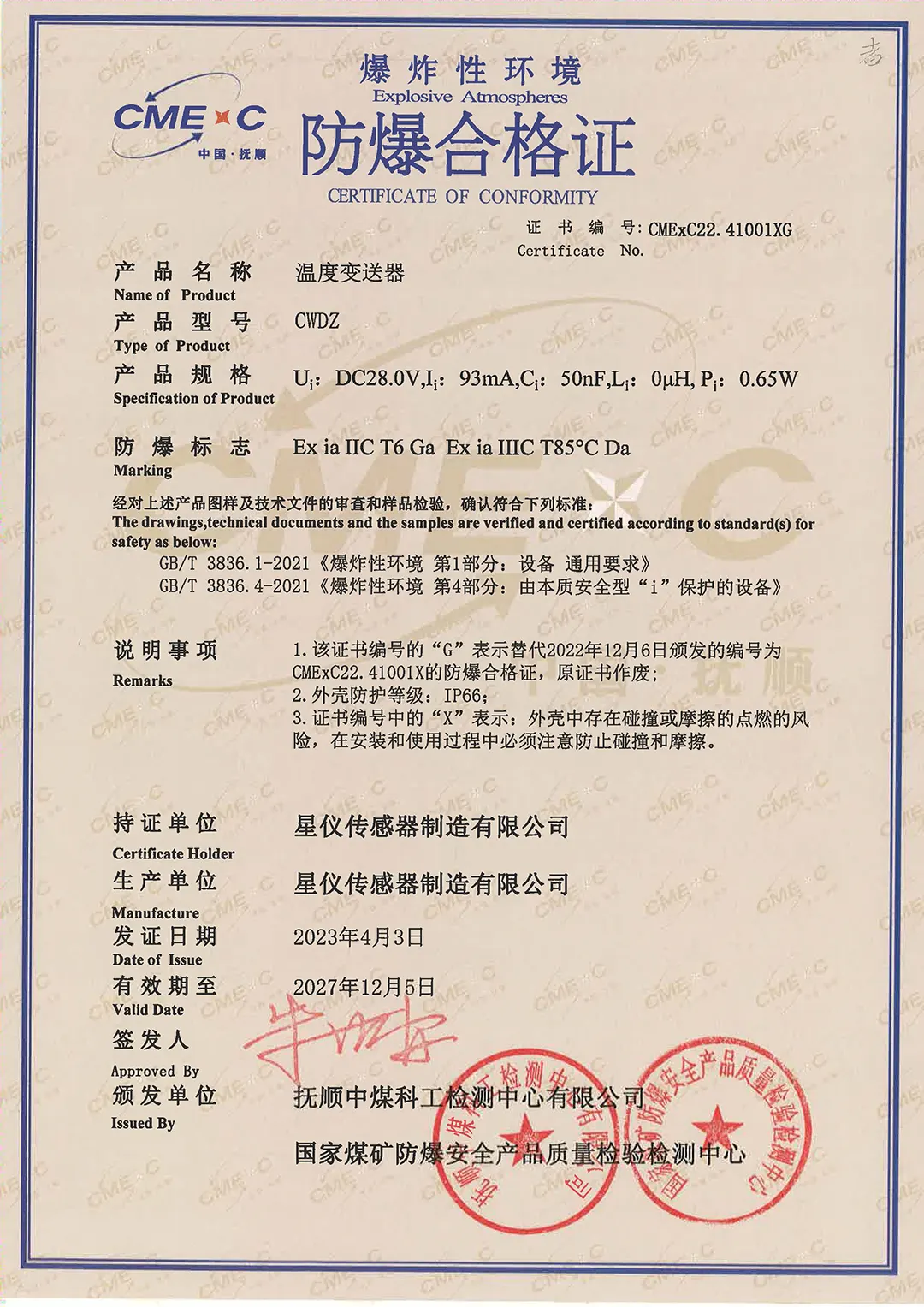

本质安全型 Ex ia ⅡC T6 Ga（仅限电流输出） 粉尘本质安全型 Ex ia IIIC T85℃Da（仅限电流输出） 注：本质安全必须经由安全栅或本安电源供电接通时间：400ms |
| 防护等级 |
IP66
注：以上防护等级是指电气连接完整后所达到 |
| 精度等级 |
0.25%FS、0.5%FS
表头精度 0.05%FS(LCD带背光) |
| 分 辨 率 | 模拟输出0.02%FS、数字输出0.1℃ |
| 输出供电 | |
| 输出信号 | 4～20mA、RS485、4～20mA HART |
| 供电电压 | 9～32VDC、13～32VDC、15～32VDC、15～24VDC |
| 最大功率 | |
|
4～20mA 有/无显示
RS485 有显示 4～20mA HART 有/无显示 |
≤0.02Us(W) |
| RS485 无显示 | ≤0.015Us(W) |
| 负载特性 | |
| 电压型 | ≥10kΩ |
| 电流型 |
无显示负载≤{（Us-7.5）÷0.02}Ω
有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压） |
| HART电流型 | 负载≤{（Us-12）÷0.02}Ω（Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ,500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 4-20mA | 输出最小2.5mA 输出最大26mA |
| RS485 | 输出最小 0输出最大3500/7000 |
| 4-20mA HART | 输出最小 3.8mA输出最大22mA |
| 整体材质 | |
| 保护管材质 | 304不锈钢（接触被测介质） |
| 过程连接 | 304不锈钢（接触被测介质） |
| 外壳 | 压铸铝 |
| 显示窗 | ≈6mm防爆玻璃 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
|
说明书 | ||
| 产品资料—中文（CN) |
|
||
| 安装说明—中文（CN) |
|
||
| 协议说明—中文（CN) |
|
||
| 按键操作说明—中文（CN) |
|
||
| HART按键操作说明—中文（CN) |
|
||
| 产品资料—英文（EN) |
|
||
| 安装说明—英文（EN) |
|
||
| 协议说明—英文（EN) |
|
||
| 按键操作说明—英文（EN) |
|
||
| HART按键操作说明—英文（EN) |
|
||
|
|
说明书 | ||
| 产品资料—中文（CN) |
|
||
| 安装说明—中文（CN) |
|
||
| 协议说明—中文（CN) |
|
||
| 按键操作说明—中文（CN) |
|
||
| HART按键操作说明—中文（CN) |
|
||
| 产品资料—英文（EN) |
|
||
| 安装说明—英文（EN) |
|
||
| 协议说明—英文（EN) |
|
||
| 按键操作说明—英文（EN) |
|
||
| HART按键操作说明—英文（EN) |
|
||
| 基础参数 | |
| 测量介质 | 液体或气体等（与接触材质兼容） |
| 测量范围 | -200～500℃（详见量程参数选型表） |
| 响应时间 | 保护管φ6mm≈18s、套管φ10mm≈36s（符合IEC60751,0.4m/s水流，10℃步进） |
| 测量元件 | 1*Pt100 (1/3B级) |
| 稳定性能 | ±0.1%FS/年 |
| 防爆类型 |
隔爆型 Ex d Ⅱ C T6 Gb
本质安全型 Ex ia ⅡC T6 Ga（仅限电流输出） 粉尘本质安全型 Ex ia IIIC T85℃Da（仅限电流输出） 注：本质安全必须经由安全栅或本安电源供电接通时间：400ms |
| 防护等级 |
IP66
注：以上防护等级是指电气连接完整后所达到 |
| 精度等级 |
0.25%FS、0.5%FS
表头精度 0.05%FS(LCD带背光) |
| 分 辨 率 | 模拟输出0.02%FS、数字输出0.1℃ |
| 输出供电 | |
| 输出信号 | 4～20mA、RS485、4～20mA HART |
| 供电电压 | 9～32VDC、13～32VDC、15～32VDC、15～24VDC |
| 最大功率 | |
|
4～20mA 有/无显示
RS485 有显示 4～20mA HART 有/无显示 |
≤0.02Us(W) |
| RS485 无显示 | ≤0.015Us(W) |
| 负载特性 | |
| 电压型 | ≥10kΩ |
| 电流型 |
无显示负载≤{（Us-7.5）÷0.02}Ω
有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压） |
| HART电流型 | 负载≤{（Us-12）÷0.02}Ω（Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ,500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 4-20mA | 输出最小2.5mA 输出最大26mA |
| RS485 | 输出最小 0输出最大3500/7000 |
| 4-20mA HART | 输出最小 3.8mA输出最大22mA |
| 整体材质 | |
| 保护管材质 | 304不锈钢（接触被测介质） |
| 过程连接 | 304不锈钢（接触被测介质） |
| 外壳 | 压铸铝 |
| 显示窗 | ≈6mm防爆玻璃 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
