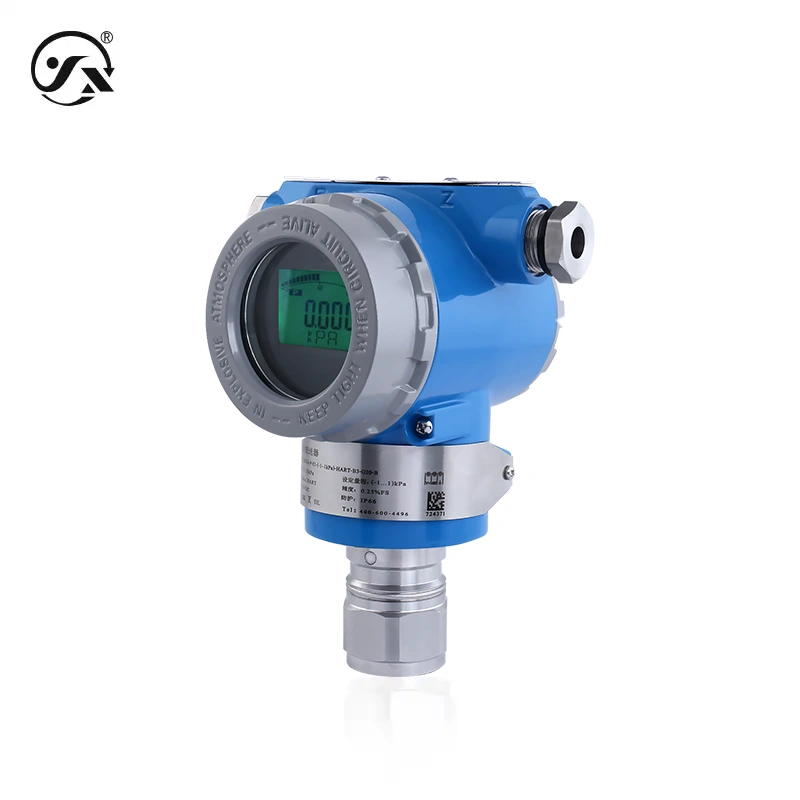

CYYZ3051ZA单晶硅直装压力变送器采用单晶硅谐振式传感器技术。适用于测量液体、气体或蒸汽的压力。具有多种防爆功能，本质安全型、粉尘本质安全型、隔爆型、隔爆粉尘型。
量程： 0～1kPa～10MPa（详见量程选型表）
输出： 4～20mA HART
供电： 12～32VDC、15～24VDC
精度： ±0.075% SPAN、±0.1% SPAN、±0.2% SPAN
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
化工设备与石化 石油与天然气 工业设备
液体或气体（与接触材质兼容）
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 压力类型 | 表压 |
| 介质温度 | -40～110℃ |
| 输出信号 | 4-20mA HART 协议 |
| 供电范围 | 12～32VDC、15～24VDC (本安防爆专用) |
| 最大功率 | ≤0.02Us(W) |
| 接通时间 | 20ms |
| 稳定性能 | ±0.05%URL/年 |
| 防爆等级 |
隔爆型 Ex d Ⅱ C T6 Gb
隔爆粉尘型 Ex tb IIIC T80℃ Db 本质安全型 Ex ia ⅡC T6 Ga 粉尘本质安全型 Ex ia ⅢC T200 80℃ Da 注：本质安全须经由安全栅或本安电源供电 |
| 防护等级 |
IP66
注：以上防护等级是指电气连接完整后所达到 |
| 响应频率 | 时间常数可调，以0.1秒递增，由小至32秒，如阻尼时间为0时默认0.1(最低为0.1)。 |
| 整体重量 | ≈1.55kg |
| 负载特性 | |
| HART电流型 | 负载≤{（Us-12）÷0.02}Ω（Us=供电电压） |
| 环境条件 | |
| 无LCD液晶显示环境温度 | -40～85℃ |
| 带LCD液晶显示环境温度 | -20～70℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 整体材质 | |
| 膜片 | 316L不锈钢/哈氏合金C/钽 （接触被测介质） |
| 填充液 | 硅油、氟油 |
| 螺纹材质 | 316L不锈钢 （接触被测介质） |
| 壳体 | 压铸铝 |
| 显示窗 | ≈6mm防爆玻璃 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 输出最小 | 3.8mA |
| 输出最大 | 22mA |
|
