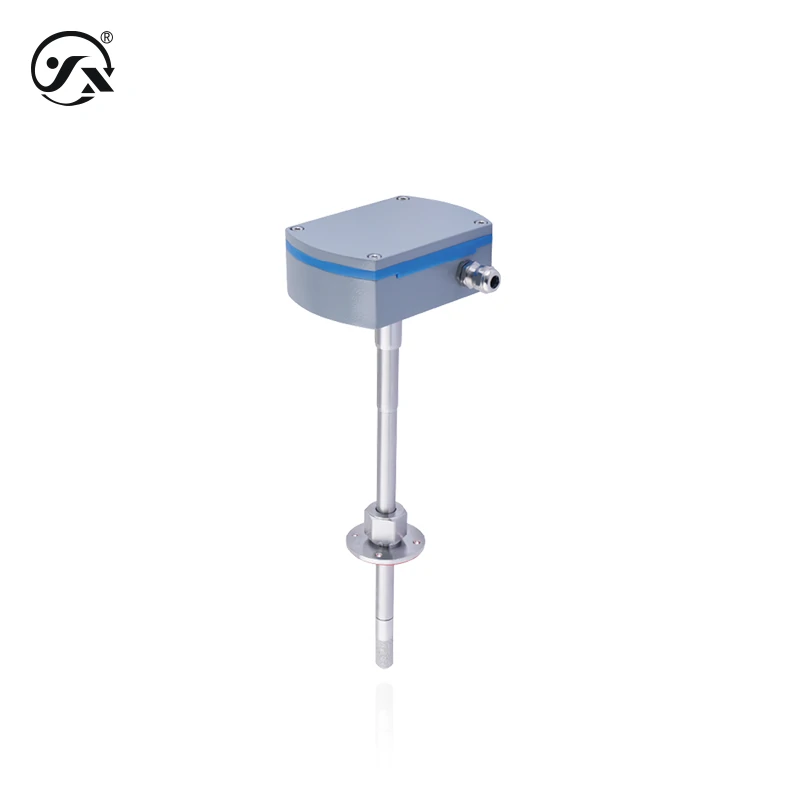

CWS30插入型温湿度变送器采用湿敏电容与铂电阻（Pt100）作为核心感湿与感温元件，结合其独特的设计结构，赋予其卓越的性能表现。该设备具备耐压、耐高温、抗结露等特性，同时拥有高精度测量和强稳定性，能够在各种严苛的工业环境中稳定运行，确保数据采集的可靠性与准确性。
量程： 温度-50～180℃
湿度 0-100%RH(相对湿度)
输出： RS485
供电： 9～28VDC
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
通风管道温湿控制 恒温恒湿控制器/箱 实验室与科研 制药与生物等
气体（与接触材质兼容）
| 测量介质 | 气体（与接触材质兼容） |
| 温度量程 | -50～180℃ |
| 湿度量程 | 0-100%RH(相对湿度) |
| 供电电压 | 9～28VDC |
| 输出信号 | RS485 |
| 湿度精度 | 3%FS |
| 温度精度 | 0.2%FS |
| 响应频率 | ≤2Hz |
| 最大功率 | 无显示≤0.015Us(W) 有显示≤0.025Us(W) |
| 稳定性能 | ±0.5%RH FS/年 ±0.1℃/年 |
| 探杆耐压 | 螺纹连接耐压≤1.6MPa，法兰连接耐压≤0.2MPa |
| 探杆耐温 | -50～180℃ |
| 整体重量 | ≈735g |
| 防护等级 | IP65 |
| 响应速度 | 温度以每步进10℃、湿度以每步进10%RH，气体流速为0.1m/s。 |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～90%RH(无冷凝、无结露) |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ,500VDC |
| 绝缘强度 | 500VAC |
| 整体材质 | |
| 主体外壳 | LY12铝 |
| 过滤器 | 304不锈钢烧结（过滤孔径50μm） 接触被测介质 |
| 滑动连接件 |
螺纹连接304不锈钢 接触被测介质
-螺纹密封件氟胶 接触被测介质 -滑动密封件H62黄铜 接触被测介质 法兰连接304不锈钢 接触被测介质 -法兰密封件硅胶 接触被测介质 -滑动密封件硅胶 接触被测介质 |
| 显示屏 | LCD液晶显示带背光 |
| 探杆 | 304不锈钢 |
| 连接线 | XL01传感器专用φ5mm聚氨酯屏蔽线缆 |
| 机械稳定性 | |
| 抗振性能 | 5g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/1ms 符合IEC60068-2-27标准 |
|
说明书 | ||
| 产品资料—中文（CN) |
|
||
| 产品选型—中文（CN) |
|
||
| 安装说明—中文（CN) |
|
||
| 协议说明—中文（CN) |
|
||
| 产品资料—英文（EN) |
|
||
| 产品选型—英文（EN) |
|
||
| 安装说明—英文（EN) |
|
||
| 协议说明—英文（EN) |
|
||
|
|
说明书 | ||
| 产品资料—中文（CN) |
|
||
| 产品选型—中文（CN) |
|
||
| 安装说明—中文（CN) |
|
||
| 协议说明—中文（CN) |
|
||
| 产品资料—英文（EN) |
|
||
| 产品选型—英文（EN) |
|
||
| 安装说明—英文（EN) |
|
||
| 协议说明—英文（EN) |
|
||
| 测量介质 | 气体（与接触材质兼容） |
| 温度量程 | -50～180℃ |
| 湿度量程 | 0-100%RH(相对湿度) |
| 供电电压 | 9～28VDC |
| 输出信号 | RS485 |
| 湿度精度 | 3%FS |
| 温度精度 | 0.2%FS |
| 响应频率 | ≤2Hz |
| 最大功率 | 无显示≤0.015Us(W) 有显示≤0.025Us(W) |
| 稳定性能 | ±0.5%RH FS/年 ±0.1℃/年 |
| 探杆耐压 | 螺纹连接耐压≤1.6MPa，法兰连接耐压≤0.2MPa |
| 探杆耐温 | -50～180℃ |
| 整体重量 | ≈735g |
| 防护等级 | IP65 |
| 响应速度 | 温度以每步进10℃、湿度以每步进10%RH，气体流速为0.1m/s。 |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～90%RH(无冷凝、无结露) |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ,500VDC |
| 绝缘强度 | 500VAC |
| 整体材质 | |
| 主体外壳 | LY12铝 |
| 过滤器 | 304不锈钢烧结（过滤孔径50μm） 接触被测介质 |
| 滑动连接件 |
螺纹连接304不锈钢 接触被测介质
-螺纹密封件氟胶 接触被测介质 -滑动密封件H62黄铜 接触被测介质 法兰连接304不锈钢 接触被测介质 -法兰密封件硅胶 接触被测介质 -滑动密封件硅胶 接触被测介质 |
| 显示屏 | LCD液晶显示带背光 |
| 探杆 | 304不锈钢 |
| 连接线 | XL01传感器专用φ5mm聚氨酯屏蔽线缆 |
| 机械稳定性 | |
| 抗振性能 | 5g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/1ms 符合IEC60068-2-27标准 |
