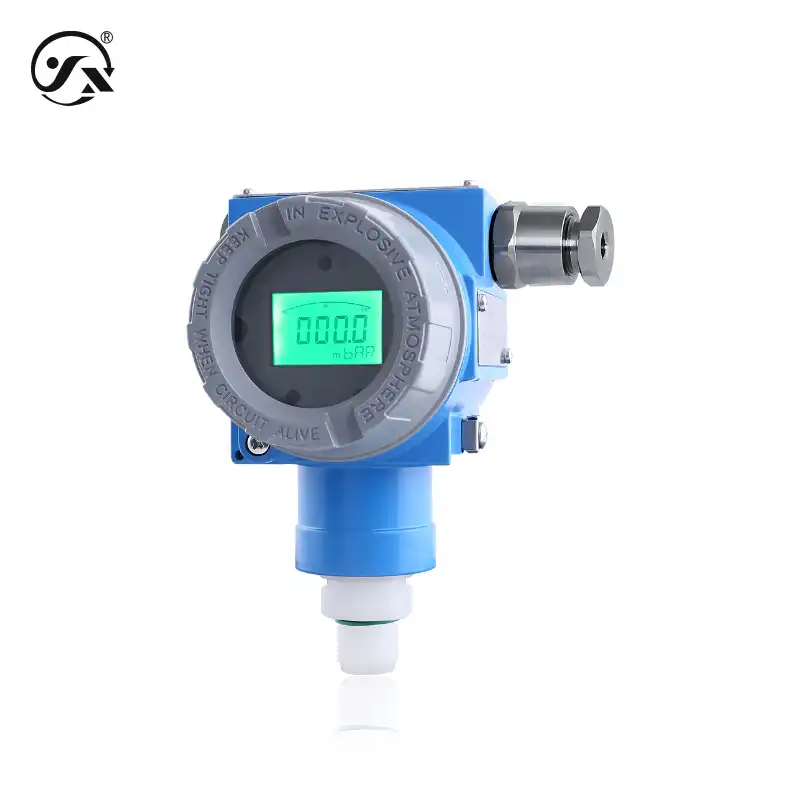

CYYZ71C防腐型压力变送器配有陶瓷芯体，其过程连接部分采用PVDF材质，适用于测量具有腐蚀性气体或者液体，并且适用于低压下的氧气应用。它还具有多种防爆功能选择，本质安全型、粉尘本质安全型，量程范围、电气连接等多元化的优势，并且还可选择HART协议通讯，方便匹不同工况现场。
量程： -0.1～0～6MPa（详见量程选型表）
输出： 4～20mA、4～20mA HART、RS485、
供电： 9～32VDC、15～32VDC、15～24VDC
精度： 0.5%FS
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
化学品监测 化工厂 废气尾气等
液体或气体（与接触材质兼容）
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 压力量程 | -0.1～0～6MPa（详见量程选型表） |
| 压力方式 | 表压 |
| 介质温度 | -40～85℃ |
| 接通时间 | 20ms |
| 精度等级 | 0.5%FS（参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH） |
| 稳定性能 | ±0.2% FS/年 |
| 温度漂移 | ±0.02%FS/℃ |
| 防爆类型 |
本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA/4～20mA HART 输出)
粉尘本质安全型 Ex iaD 20 T80℃ (仅限4～20mA/4～20mA HART 输出) 注：本质安全必须经由安全栅或本安电源供电 |
| 防护等级 |
IP66
注：以上防护等级是指电气连接完整后所达到 |
| 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 响应频率 | 30Hz |
| 整体重量 | 无显示≈1kg 有显示≈1.2kg |
| 分辨率 | 模拟输出0.02%FS、数字输出0.05%FS |
| 输出供电 | |
| 输出信号 | 4～20mA、RS485、4～20mA HART |
| 供电范围 | 9～32VDC、15～32VDC、15～24VDC |
| 功率范围 | |
| 电流型 | ≤0.02Us(W) |
| 数字型 | ≤0.02Us(W)、≤0.015Us(W) |
| 负载特性 | |
| 电流型 |
无显示负载≤{（Us-7.5）÷0.02}Ω
有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 过载能力 | |
| 过载压力 | 150%FS |
| 爆破压力 | 400%FS、300%FS、300%FS、200%FS |
| 整体材质 | |
| 膜片 | 陶瓷 （接触被测介质） |
| 过程连接 | PVDF聚偏二氟乙烯 （接触被测介质） |
| 外壳 | 压铸铝 |
| 芯体密封件 | 见过压与爆破图表（接触被测介质） |
| 螺纹密封件 | 氟胶 |
| 显示窗 | ≈6mm防爆玻璃 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性： | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度： | 500VAC |
| 输出限制 | |
| 输出最小 | 4mA、0、3.8mA |
| 输出最大 | 20mA、2000、22mA |
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 压力量程 | -0.1～0～6MPa（详见量程选型表） |
| 压力方式 | 表压 |
| 介质温度 | -40～85℃ |
| 接通时间 | 20ms |
| 精度等级 | 0.5%FS（参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH） |
| 稳定性能 | ±0.2% FS/年 |
| 温度漂移 | ±0.02%FS/℃ |
| 防爆类型 |
本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA/4～20mA HART 输出)
粉尘本质安全型 Ex iaD 20 T80℃ (仅限4～20mA/4～20mA HART 输出) 注：本质安全必须经由安全栅或本安电源供电 |
| 防护等级 |
IP66
注：以上防护等级是指电气连接完整后所达到 |
| 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 响应频率 | 30Hz |
| 整体重量 | 无显示≈1kg 有显示≈1.2kg |
| 分辨率 | 模拟输出0.02%FS、数字输出0.05%FS |
| 输出供电 | |
| 输出信号 | 4～20mA、RS485、4～20mA HART |
| 供电范围 | 9～32VDC、15～32VDC、15～24VDC |
| 功率范围 | |
| 电流型 | ≤0.02Us(W) |
| 数字型 | ≤0.02Us(W)、≤0.015Us(W) |
| 负载特性 | |
| 电流型 |
无显示负载≤{（Us-7.5）÷0.02}Ω
有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 过载能力 | |
| 过载压力 | 150%FS |
| 爆破压力 | 400%FS、300%FS、300%FS、200%FS |
| 整体材质 | |
| 膜片 | 陶瓷 （接触被测介质） |
| 过程连接 | PVDF聚偏二氟乙烯 （接触被测介质） |
| 外壳 | 压铸铝 |
| 芯体密封件 | 见过压与爆破图表（接触被测介质） |
| 螺纹密封件 | 氟胶 |
| 显示窗 | ≈6mm防爆玻璃 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性： | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度： | 500VAC |
| 输出限制 | |
| 输出最小 | 4mA、0、3.8mA |
| 输出最大 | 20mA、2000、22mA |
